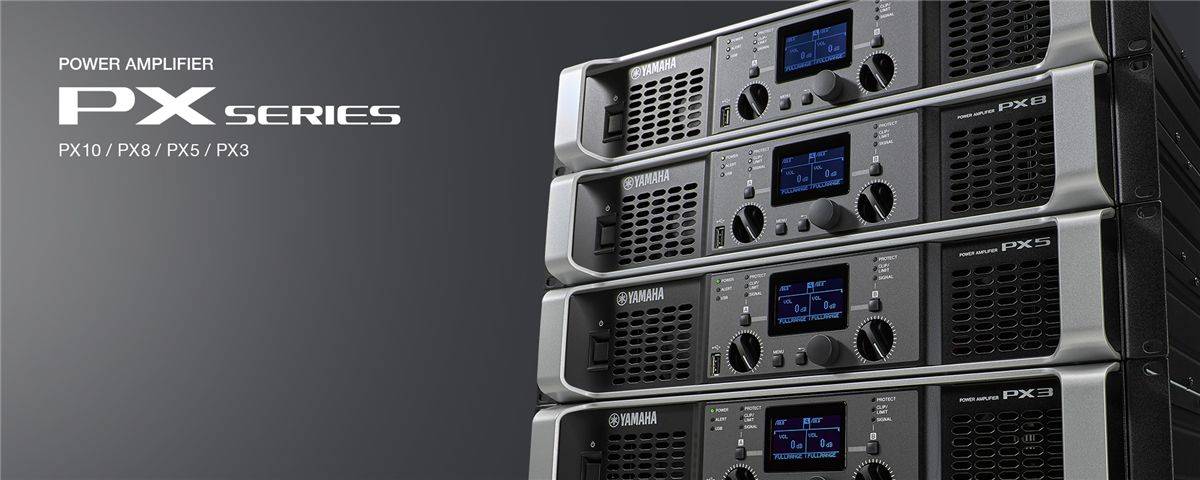

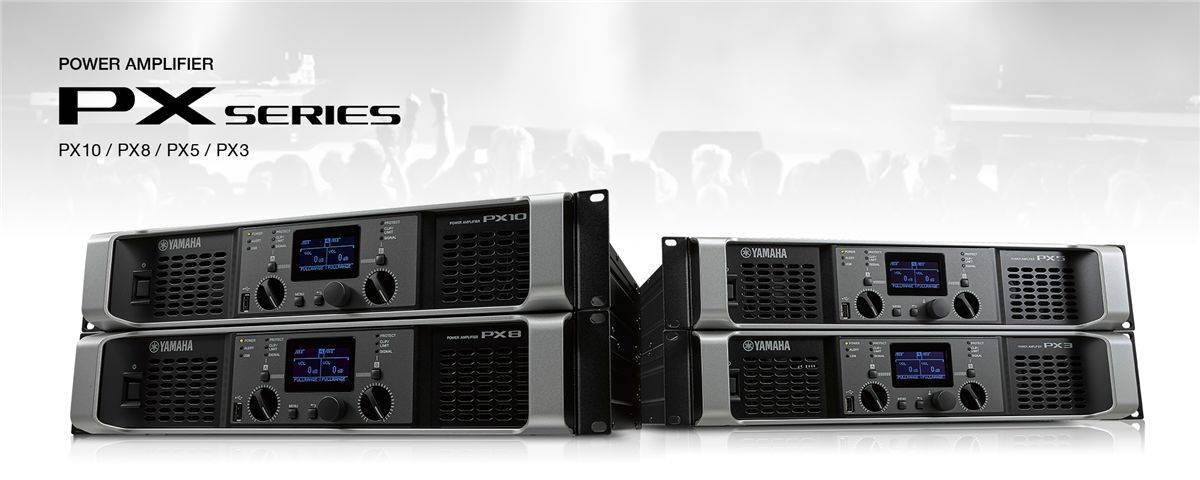

PX系列
智能處理 動力十足
自從1976年雅馬哈第一只專業功放P2200發布以來，我們始終致力于為擴聲、錄音室和安裝應用提供高品質的音質、有力的輸出和可靠性。全新的PX系列功放延續了這一優良傳統，采用了雅馬哈享譽盛名的數字信號處理技術以及獨特的專業音頻技術知識，實現了輕質耐用的外觀設計，以及將強大的輸出功率傳輸至揚聲器的能力，同時又使其間距優質的處理效果。PX系列功放由全新設計的Class-D功放進行驅動，PX系列全線四款型號能夠適用于擴聲和安裝環境的廣泛應用。
Version 1.5 新特性
新增功能
?音箱處理器可實現“Speaker Delay”以及“6 Band PEQ”的參數編輯。（僅限高級模式）
?6 Band PEQ中增加了EQ LINK 功能。（僅限高級模式）
?增加SP TUNING DATA 保存/載入功能，可以通過USB閃存盤保存和載入音箱處理設定。（僅限高級模式）
?在HOME屏幕中增加顯示6 Band PEQ ON顯示。
改善功能
?在音箱阻抗設定現在同樣可以在LIMITER設定屏幕中進行。
?優化風扇冷卻操作，進一步降低噪音。（僅PX5和PX3）
?改進了每個音箱的SP PRESET中的LIMITER操作。
PX系列
立即購買
多功能的PX系列功率放大器產品線將智能的處理技術與高輸出功率相結合，滿足了廣泛的聲音擴聲環境。
產品信息如有變動，恕不另行通知。網站上信息僅供參考，一切以具體實物為準。
產品信息
有力、高效的設計

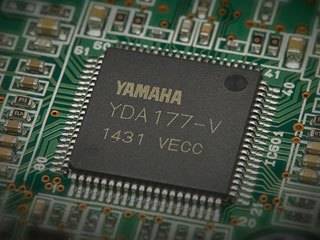

PX系列功放由全新設計的Class-D功放引擎驅動，從而將所有必需的功能集中于PX系列定制的LSI集成電路中，使用PLL技術實時控制轉換特性，從而獲得令人印象深刻的音質和力量。這款全新的單個集成電路結構使得PX系列在更為輕質且可靠的外形中，具備了更高的輸出功率和優化的性能，技術與嚴苛的元件篩選使得PX系列功放盡善盡美——低噪音、可靠的技術保護特性以及卓群的音質。
用于音頻處理的DSP——輸入路由&輸出路由

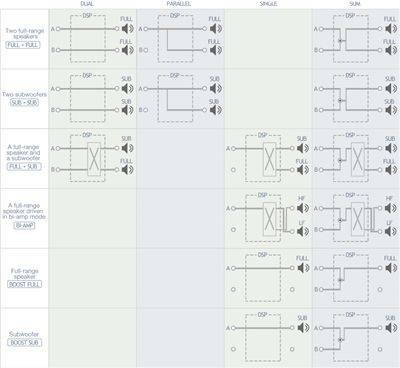

功放模式（Amp Mode）使用戶可以通過選擇輸入路由和輸出路由來輕松配置系統。共有15種模式類型可供選擇。
輸入模式（Dual/Parallel/Single/SUM）
揚聲器系統結構
- FULL+FULL（全頻+全頻）
- SUB+SUB（低頻+低頻）
- FULL+SUB（全頻+低頻）
- Bi-Amp（雙功放）
- Boost Full（提升全頻）
- Boost Sub（提升低頻）
用途豐富的產品線

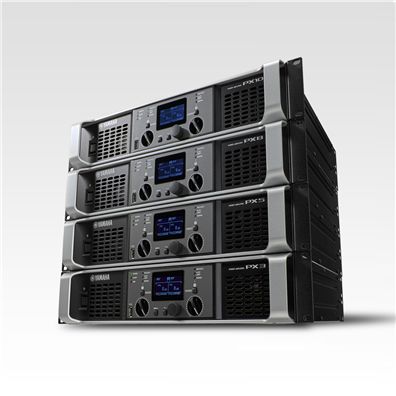

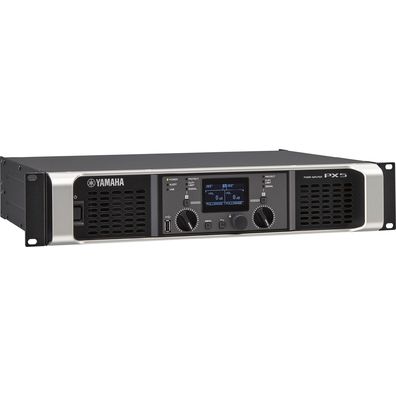

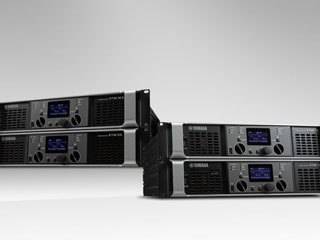

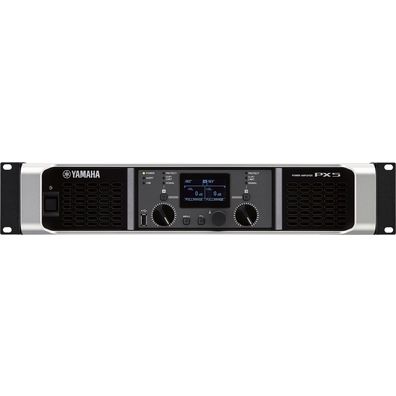

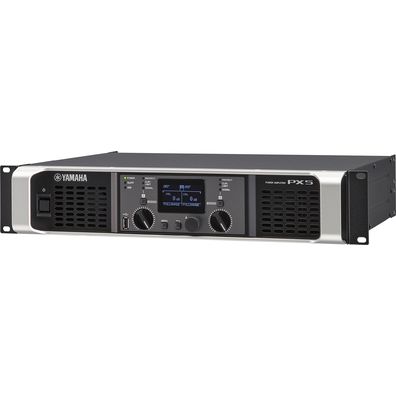

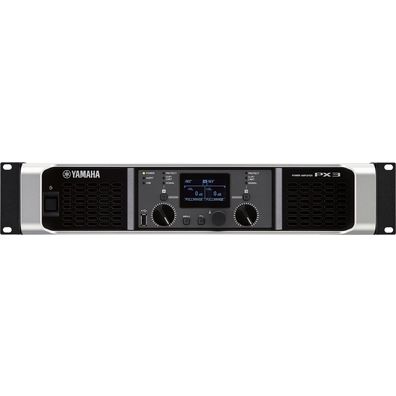

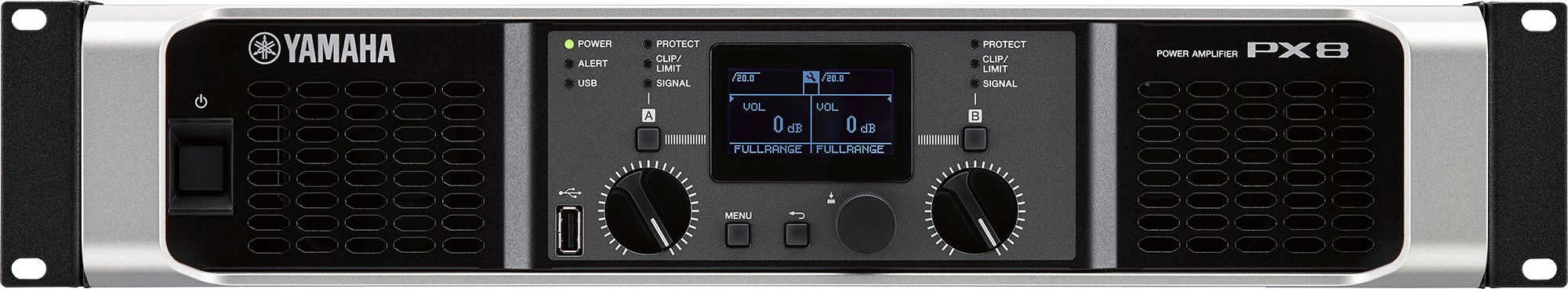

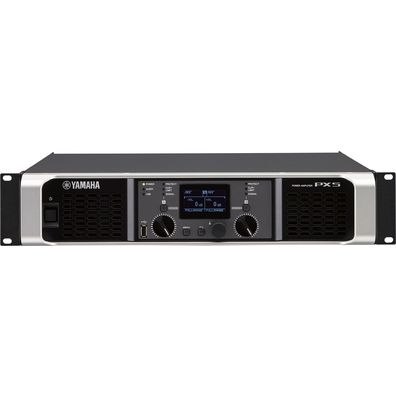

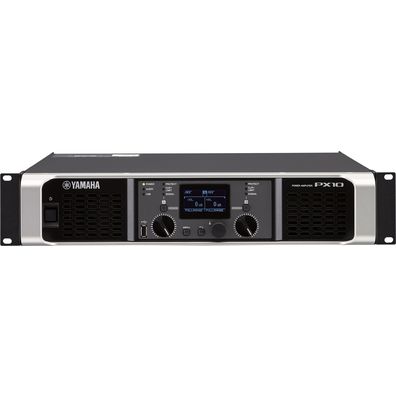

PX系列功放的產品線包含了4種全新型號——1,200 W x 2 的PX10、1050 W x 2 的PX8、 800 W x 2 的PX5以及500 W x 2的PX3*——為用戶帶來不同輸出功率的能力，適應擴聲應用的廣泛需求。PX3和PX5還具有功率提升（Power Boost）模式，可以將兩個通道的功率輸出結合至一個，顯著提升單個通道的功率電平，如有需要可以驅動高功率的揚聲器（請注意，這種情況下可用通道數量將減半）。*功率輸出為4 Ω。
先進的信號處理

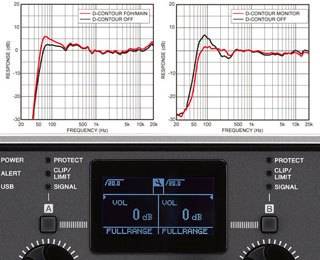

PX系列功放具有靈活的板載PEQ、分頻、濾波器、延遲和限制器等功能，您只需通過LCD屏幕即可快速便捷地進行系統設置，無需任何額外的外接裝置。所有型號都帶有雅馬哈強大的D-CONTOUR多段動態處理器，通過調整相連的用于FOH或是監聽的揚聲器的頻率響應，使用戶能夠在任何輸出電平下獲得持續不斷的高品質清晰聲音。
簡單、直觀的設置
為了適應擁有不同擴聲經歷的用戶，PX系列功放同時具備了基礎模式和高級模式。基礎模式甚至能夠讓零經驗的用戶根據自己的需求輕松配置系統，而高級模式為有經驗的用戶提供了更多用于聲音各方面的精確控制。所有型號都具備8個可編程預設以供直接調用，減少用于設置的時間，預設也可被保存至USB驅動，并與其他PX功放分享。

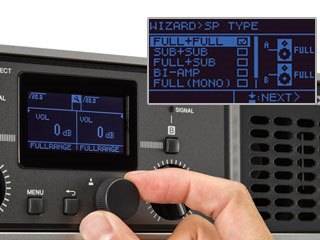

智能的配置向?qū)?
通過分配與您的系統配置相匹配的優化揚聲器設置，配置向?qū)苁褂脩粼谶M(jìn)行系統設置時節約更多時間。——您只需為每個揚聲器選擇合適的過濾器和分頻，配置向?qū)槟瓿墒Ｏ碌牟襟E。配置向?qū)н€帶有特別調試的預設*，這些預設專為雅馬哈無源揚聲器全面的產品線的每款型號所準備，包括備受歡迎的CBR系列、CLUB系列、安裝系列和VXS/VXC系列，配置向?qū)н€具有進階模式，支持更為細致的參數配置，如輸入路由、輸入靈敏度、功放增益和揚聲器阻抗等。*預設將在未來的升級中加入。

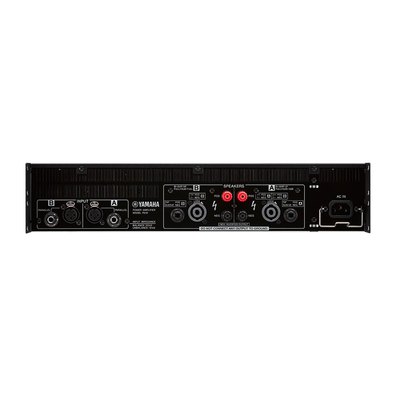

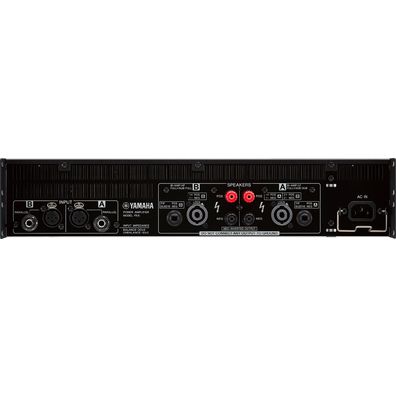

連接靈活，結構耐久
PX系列功放同時具備XLR和TRS輸入，以及線性柱、SpeakON和phone輸出，為多種設置和環境應用帶來所需的靈活性，在結實的底盤與手提設計的幫助下，PX系列功放的耐久性甚至能夠經受住嚴苛的巡回使用。
用于安全操作的使用功能

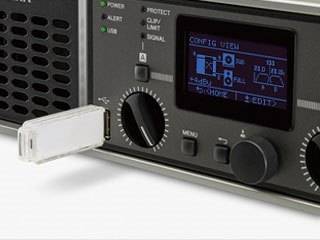

PX系列功放使得面板設置、監聽放大器的狀態和通過USB傳送數據的操作更為快速和便捷，同時，面板鎖定功能可以使您的設置更加安全，您甚至可以將內部設備和日志數據導出至USB閃存，可用于發生問題時的快速檢測。
| PX10 | PX8 | PX5 | PX3 | ||
|---|---|---|---|---|---|
| 100V 型號 | |||||
| 輸出功率：1kHz，無失真 20msec 爆音，雙驅動通道 | 8Ω | 1000W x 2 | 800W x 2 | 500W x 2 | 300W x 2 |
| 4Ω | 1200W x 2 | 1050W x 2 | 800W x 2 | 500W x 2 | |
| 2Ω | 700W x 2 | 600W x 2 | 500W x 2 | 300W x 2 | |
| 8Ω/功率提升模式 | - | - | 800W x 1 | 600W x 1 | |
| 4Ω/功率提升模式 | - | - | 1200W x 1 | 1000W x 1 | |
| 120V型號 | |||||
| 輸出功率：1kHz，無失真 20msec 爆音，雙驅動通道 | 8Ω | 1000W x 2 | 800W x 2 | 500W x 2 | 300W x 2 |
| 4Ω | 1200W x 2 | 1050W x 2 | 800W x 2 | 500W x 2 | |
| 2Ω | 700W x 2 | 600W x 2 | 500W x 2 | 300W x 2 | |
| 8Ω/功率提升模式 | - | - | 800W x 1 | 600W x 1 | |
| 4Ω/功率提升模式 | - | - | 1400W x 1 | 1000W x 1 | |
| 220V-240V型號 | |||||
| 輸出功率：1kHz，無失真 20msec 爆音，雙驅動通道 | 8Ω | 1000W x 2 | 800W x 2 | 500W x 2 | 300W x 2 |
| 4Ω | 1200W x 2 | 1050W x 2 | 800W x 2 | 500W x 2 | |
| 2Ω | 700W x 2 | 600W x 2 | 500W x 2 | 300W x 2 | |
| 8Ω/功率提升模式 | - | - | 800W x 1 | 600W x 1 | |
| 4Ω/功率提升模式 | - | - | 1400W x 1 | 1000W x 1 | |
| 一般技術規格 | |||||
| 采樣頻率－內部 | 48kHz | 48kHz | 48kHz | 48kHz | |
| A/D D/A 轉換器 | AD/DA：24位線性，128 倍超采樣 | AD/DA：24位線性，128 倍超采樣 | AD/DA：24位線性，128 倍超采樣 | AD/DA：24位線性，128 倍超采樣 | |
| 總諧波失真 | 0.1% (1kHz, 10W), 0.3% (1kHz, 半功率) | 0.1% (1kHz, 10W), 0.3% (1kHz, 半功率) | 0.1% (1kHz, 10W), 0.3% (1kHz, 半功率) | 0.1% (1kHz, 10W), 0.3% (1kHz, 半功率) | |
| 頻率響應 | ±1.0dB (1W, 8Ω, 20Hz 至 20kHz) | ±1.0dB (1W, 8Ω, 20Hz 至 20kHz) | ±1.0dB (1W, 8Ω, 20Hz 至 20kHz) | ±1.0dB (1W, 8Ω, 20Hz 至 20kHz) | |
| 信噪比 | 101dB (A記權, 8Ω, 增益設置 = +14dBu) | 101dB (A記權, 8Ω, 增益設置 = +14dBu) | 101dB (A記權, 8Ω, 增益設置 = +14dBu) | 101dB (A記權, 8Ω, 增益設置 = +14dBu) | |
| 串?dāng)_ | 小于 -60dB (半功率, 8Ω, 1kHz, 音量大輸入 150Ω 分流) | 小于 -60dB (半功率, 8Ω, 1kHz, 音量大輸入 150Ω 分流) | 小于 -60dB (半功率, 8Ω, 1kHz, 音量大輸入 150Ω 分流) | 小于 -60dB (半功率, 8Ω, 1kHz, 音量大輸入 150Ω 分流) | |
| 電壓增益/靈敏度 | 8Ω 大音量 | 32.0dB/+9.3dBu (增益設置: 32dB), 26.0dB/+15.3dBu (增益設置: 26dB), 37.3dB/+4dBu (增益設置: +4dBu), 27.3dB/+14dBu (增益設置: +14dBu) | 32.0dB/+8.3dBu (增益設置: 32dB), 26.0dB/+14.3dBu (增益設置: 26dB), 36.3dB/+4dBu (增益設置: +4dBu), 26.3dB/+14dBu (增益設置: +14dBu) | 32.0dB/+6.3dBu (增益設置: 32dB), 26.0dB/+12.3dBu (增益設置: 26dB), 34.3dB/+4dBu (增益設置: +4dBu), 24.3dB/+14dBu (增益設置: +14dBu) | 32.0dB/+4.1dBu (增益設置: 32dB), 26.0dB/+10.1dBu (增益設置: 26dB), 32.1dB/+4dBu (增益設置: +4dBu), 22.1dB/+14dBu (增益設置: +14dBu) |
| 8Ω 大音量/功率提升模式 | - | - | 34.0dB/+6.3dBu (增益設置: 32dB), 28.0dB/+12.3dBu (增益設置: 26dB), 36.3dB/+4dBu (增益設置: +4dBu), 26.3dB/+14dBu (增益設置: +14dBu) | 35.0dB/+4.1dBu (增益設置: 32dB), 29.0dB/+10.1dBu (增益設置: 26dB), 35.1dB/+4dBu (增益設置: +4dBu), 25.1dB/+14dBu (增益設置: +14dBu) | |
| 大輸入電壓 | +24dBu | +24dBu | +24dBu | +24dBu | |
| 輸入阻抗 | 20kΩ (平衡), 10kΩ (非平衡) | 20kΩ (平衡), 10kΩ (非平衡) | 20kΩ (平衡), 10kΩ (非平衡) | 20kΩ (平衡), 10kΩ (非平衡) | |
| I/O 接口 | 揚聲器輸出端口 | Neutrik speakON NL4 x2, 接線柱 x2對， 1/4" PHONE(TS) x2 | Neutrik speakON NL4 x2, 接線柱 x2對， 1/4" PHONE(TS) x2 | Neutrik speakON NL4 x2, 接線柱 x2對， 1/4" PHONE(TS) x2 | Neutrik speakON NL4 x2, 接線柱 x2對， 1/4" PHONE(TS) x2 |
| 線路輸入 | XLR-3-31 x2, 1/4 "PHONE(TRS) x2 | XLR-3-31 x2, 1/4 "PHONE(TRS) x2 | XLR-3-31 x2, 1/4 "PHONE(TRS) x2 | XLR-3-31 x2, 1/4 "PHONE(TRS) x2 | |
| 其他 | 用于保護載入的USB 2.0 標準-A 接口（母）， 揚聲器預設升級，帶USB閃存的固件升級，帶AC線夾的 AC 插座 x1 | 用于保護載入的USB 2.0 標準-A 接口（母）， 揚聲器預設升級，帶USB閃存的固件升級，帶AC線夾的 AC 插座 x1 | 用于保護載入的USB 2.0 標準-A 接口（母）， 揚聲器預設升級，帶USB閃存的固件升級，帶AC線夾的 AC 插座 x1 | 用于保護載入的USB 2.0 標準-A 接口（母）， 揚聲器預設升級，帶USB閃存的固件升級，帶AC線夾的 AC 插座 x1 | |
| 指示燈 | POWER x1（綠色）、ALERT x1（紅色）、USB x1（綠色）、PROTECT x2（紅色）、 CLIP/LIMIT x2（紅色）、 SIGNAL x2（綠色）；LED自動關閉功能 | POWER x1（綠色）、ALERT x1（紅色）、USB x1（綠色）、PROTECT x2（紅色）、 CLIP/LIMIT x2（紅色）、 SIGNAL x2（綠色）；LED自動關閉功能 | POWER x1（綠色）、ALERT x1（紅色）、USB x1（綠色）、PROTECT x2（紅色）、 CLIP/LIMIT x2（紅色）、 SIGNAL x2（綠色）；LED自動關閉功能 | POWER x1（綠色）、ALERT x1（紅色）、USB x1（綠色）、PROTECT x2（紅色）、 CLIP/LIMIT x2（紅色）、 SIGNAL x2（綠色）；LED自動關閉功能 | |
| 信號處理 | 輸入總和：D-CONTOUR（FOH/MAIN，MONITOR，OFF）；Delay（0 - 74msec）；HPF/LPF（截止頻率20Hz~20kHz，帶極性控制）； 揚聲器處理器（6段PEQ+限制器+延遲） | 輸入總和：D-CONTOUR（FOH/MAIN，MONITOR，OFF）；Delay（0 - 74msec）；HPF/LPF（截止頻率20Hz~20kHz，帶極性控制）； 揚聲器處理器（6段PEQ+限制器+延遲） | 輸入總和：D-CONTOUR（FOH/MAIN，MONITOR，OFF）；Delay（0 - 74msec）；HPF/LPF（截止頻率20Hz~20kHz，帶極性控制）； 揚聲器處理器（6段PEQ+限制器+延遲） | 輸入總和：D-CONTOUR（FOH/MAIN，MONITOR，OFF）；Delay（0 - 74msec）；HPF/LPF（截止頻率20Hz~20kHz，帶極性控制）； 揚聲器處理器（6段PEQ+限制器+延遲） | |
| 延遲 | 1.5 msec（模擬輸入至揚聲器） | 1.5 msec（模擬輸入至揚聲器） | 1.5 msec（模擬輸入至揚聲器） | 1.5 msec（模擬輸入至揚聲器） | |
| 預設 | 8種用戶預設（出廠預設：用于Yamaha無源揚聲器的預設） | 8種用戶預設（出廠預設：用于Yamaha無源揚聲器的預設） | 8種用戶預設（出廠預設：用于Yamaha無源揚聲器的預設） | 8種用戶預設（出廠預設：用于Yamaha無源揚聲器的預設） | |
| 保護電路 | 負載保護 | POWER 開關 開/關： 輸出靜音；輸出電壓保護： 電壓限幅器，用戶可配置的功率與揚聲器預設； DC故障：供電中斷（不會自動恢復） | POWER 開關 開/關： 輸出靜音；輸出電壓保護： 電壓限幅器，用戶可配置的功率與揚聲器預設； DC故障：供電中斷（不會自動恢復） | POWER 開關 開/關： 輸出靜音；輸出電壓保護： 電壓限幅器，用戶可配置的功率與揚聲器預設； DC故障：供電中斷（不會自動恢復） | POWER 開關 開/關： 輸出靜音；輸出電壓保護： 電壓限幅器，用戶可配置的功率與揚聲器預設； DC故障：供電中斷（不會自動恢復） |
| 功放保護 | 熱保護：輸出限幅器（自動恢復）→輸出靜音（自動恢復）；過電流：輸出靜音（自動恢復）；過壓：輸出限幅器（自動恢復）；集成電路限制：輸出限幅器（自動恢復） | 熱保護：輸出限幅器（自動恢復）→輸出靜音（自動恢復）；過電流：輸出靜音（自動恢復）；過壓：輸出限幅器（自動恢復）；集成電路限制：輸出限幅器（自動恢復） | 熱保護：輸出限幅器（自動恢復）→輸出靜音（自動恢復）；過電流：輸出靜音（自動恢復）；過壓：輸出限幅器（自動恢復）；集成電路限制：輸出限幅器（自動恢復） | 熱保護：輸出限幅器（自動恢復）→輸出靜音（自動恢復）；過電流：輸出靜音（自動恢復）；過壓：輸出限幅器（自動恢復）；集成電路限制：輸出限幅器（自動恢復） | |
| 電源保護 | 熱保護：輸出限幅器（自動恢復）→電源供電中斷；過壓：電源供電中斷；過電流：電源供電中斷 | 熱保護：輸出限幅器（自動恢復）→電源供電中斷；過壓：電源供電中斷；過電流：電源供電中斷 | 熱保護：輸出限幅器（自動恢復）→電源供電中斷；過壓：電源供電中斷；過電流：電源供電中斷 | 熱保護：輸出限幅器（自動恢復）→電源供電中斷；過壓：電源供電中斷；過電流：電源供電中斷 | |
| 功放類型 | D類，平衡輸出電路（BTL） | D類，平衡輸出電路（BTL） | D類，平衡輸出電路（BTL） | D類，平衡輸出電路（BTL） | |
| 冷卻 | 16級變速風扇 x 2，前面至后面空氣流通 | 16級變速風扇 x 2，前面至后面空氣流通 | 16級變速風扇 x 2，前面至后面空氣流通 | 16級變速風扇 x 2，前面至后面空氣流通 | |
| 功率需求 | 根據購買地區而異：100V 50Hz/60Hz，120V 60Hz，220V-240V 50Hz/60Hz *根據額定供電電壓的+/- 10%電壓操作。 | 根據購買地區而異：100V 50Hz/60Hz，120V 60Hz，220V-240V 50Hz/60Hz *根據額定供電電壓的+/- 10%電壓操作。 | 根據購買地區而異：100V 50Hz/60Hz，120V 60Hz，220V-240V 50Hz/60Hz *根據額定供電電壓的+/- 10%電壓操作。 | 根據購買地區而異：100V 50Hz/60Hz，120V 60Hz，220V-240V 50Hz/60Hz *根據額定供電電壓的+/- 10%電壓操作。 | |
| 功耗 | 310W (1/8 MAX 功率, 4Ω, 所有通道上粉噪), 60W (4Ω, 待機) | 280W (1/8 MAX 功率, 4Ω, 所有通道上粉噪), 60W (4Ω, 待機) | 230W (1/8 MAX 功率, 4Ω, 所有通道上粉噪), 55W (4Ω, 待機) | 160W (1/8 MAX 功率, 4Ω, 所有通道上粉噪), 55W (4Ω, 待機) | |
| 外觀尺寸 | 寬 | 480mm (18-7/8") | 480mm (18-7/8") | 480mm (18-7/8") | 480mm (18-7/8") |
| 高 | 88mm (3-7/16"): 2U | 88mm (3-7/16"): 2U | 88mm (3-7/16"): 2U | 88mm (3-7/16"): 2U | |
| 深 | 388mm (15-2/8") | 388mm (15-2/8") | 388mm (15-2/8") | 388mm (15-2/8") | |
| 凈重 | 7.4 kg (16.31 lbs) | 7.2 kg (15.87 lbs) | 6.9 kg (15.21 lbs) | 6.9 kg (15.21 lbs) | |
| 附件 | USB蓋、使用說明書、規格表、AC線纜（2.0m）x 1 | USB蓋、使用說明書、規格表、AC線纜（2.0m）x 1 | USB蓋、使用說明書、規格表、AC線纜（2.0m）x 1 | USB蓋、使用說明書、規格表、AC線纜（2.0m）x 1 | |
| 其他 | 用于保護載入的USB 2.0 標準-A 接口（母）， 揚聲器預設升級，帶USB閃存的固件升級，帶AC線夾的 AC 插座 x1 | 用于保護載入的USB 2.0 標準-A 接口（母）， 揚聲器預設升級，帶USB閃存的固件升級，帶AC線夾的 AC 插座 x1 | 用于保護載入的USB 2.0 標準-A 接口（母）， 揚聲器預設升級，帶USB閃存的固件升級，帶AC線夾的 AC 插座 x1 | 用于保護載入的USB 2.0 標準-A 接口（母）， 揚聲器預設升級，帶USB閃存的固件升級，帶AC線夾的 AC 插座 x1 | |
揚聲器預設（Ver1.63 或 更新）
全頻揚聲器
- CZR10, CZR12, CZR15, CHR15, CHR12M, CHR10, CBR10, CBR12, CBR15, Club112V, Club115V, Club215V, ClubM10V, IF211264, IF211295, IF211299, IF2112AS, IF2112M64, IF2112M95, IF2112M99, IF211564, IF211595, IF211599, IF2115AS, IF2115M64, IF2115M95, IF2115M99, IF2108, IF2205, IF2208, NSAW392, NSAW592, NSAW992, VS4, VS6, VXC4, VXC6, VXC8, VXS5, VXS8, VXL1-24, VXL1-16, VXL1-8, VXS1ML, VXS3F, VXC5F, VXC3F, VXC2F, A10, A12, A12M, A15, R12M, R15M, R112, R115, R215
超低音揚聲器
- CXS18XLF, CXS15XLF, ClubSW115V, ClubSW118V, ClubSW218V, IS1112, IS1118, IS1215, IS1218, VXS3S, VXS10S, VXC8S, A15W, R118W
Bi-AMP
- CZR10, CZR12, CZR15, IF211264, IF211295, IF211299, IF2112AS, IF2112M64, IF2112M95, IF2112M99, IF211564, IF211595, IF211599, IF2115AS, IF2115M64, IF2115M95, IF2115M99, IF311564, IF311595, IH200064, IH200095
功放
揚聲器的額定功率須要使用多少功率放大器的輸出功率？
一般來說，要在沒有功率放大器削波的情況下獲得揚聲器的大輸出，你可以選擇一個可提供跟揚聲器的PGM額定功率相同的放大器。 假如沒有描述PGM額定功率，參考值將是大/峰值功率的一半（或噪音/連續額定功率的兩倍）。 例如，用PS系列功放推動兩臺S115V揚聲器（PGM 500W @ 8歐姆），P5000S（525W × 2 @ 8歐姆）是合適獲得揚聲器大輸出功率的選擇。 然而，除了要使用的揚聲器外，您所需的輸出功率因信號源的類型和所需的聲壓~不同而不同。
舉例來說，雖然難以察覺的短暫性削波一般並不構成問題，但在要求苛刻的應用環境下，如音樂工作室監聽系統，即是一瞬間的削波也不允許的，您可能需要選擇具有較高輸出功率的放大器。
此外，如果您安裝的音響系統是應用在只需低聲壓~的背景音樂系統上，你可以選擇輸出功率較低的放大器。 但是，如果使用低功耗的放大器，請注意，不要使放大器至削波 。 即使你的放大器的輸出功率低于一個揚聲器的額定功率，放大器的削波也很容易損壞揚聲器的單元。
有沒有一個功率放大器，可用于高阻抗連接（定壓分布）？
截至2011年4月，支持高阻抗連接的功率放大器如下：
專用的高阻抗系統：XH200（100V和70V線路可切換）
兼容100V線路：XP3500，PC3301N，T5n，TX5n
兼容70V線路：XM4180，XP7000，T3n
XH200: Dedicated for high-impedance system
XP3500: Compatible with 100V line
PC3301N: Compatible with 100V line
T5n: Compatible with 100V line
TX5n: Compatible with 100V line
XM4180: Compatible with 70V line
XP7000: Compatible with 70V line
T3n: Compatible with 70V line
高阻抗連接和標準的低阻抗連接之間有什么區別？
高阻抗揚聲器的連接是廣泛地被用在許多工程的分散式揚聲系統里，連接多個揚聲器到一個單一的功放，并進行遠距離傳輸 。 添加一個可提升阻抗到幾百或幾千歐姆的音頻變壓器到揚聲器，可有效地使用一個比低阻抗系統要求低得多的電流來驅動揚聲器。即是說，可以并聯連接大量揚聲器到每一個功放輸出。
高阻抗揚聲器的連接在一個特定大電壓下運行-通常為70或100伏特，因此也稱為"定壓"揚聲系統 （"定壓"的標簽是有點誤導：實際輸出電壓波動是根據輸入信號的大小）。
那款功放能在2歐姆負載下正常工作嗎嗎？如并連兩個4歐姆揚聲器等。
截至2011年4月，以下六款型號支持2歐姆驅動：
TX6n，TX5n，TX4n，T5n，T4n和T3n
PC - 1N和XP系列的規格顯示動態功率在2歐姆負載（20毫秒），但這并不能保證在2歐姆負載下能連續使用。
根據信號源類型的不同，假如信號電平動態范圍小,不容易削波的情況下，是可以在2歐姆負載下工作的。然而，這樣的情況下功放的輸出功率其實只有4歐姆狀態下的一半都不到(因為要滿足動態范圍小,不容易削波的狀態)。
每個放大器的功耗是多少？ 須要多少的供電能力？
在1/8輸出測得的功耗可參考在雅馬哈專業音響Global網頁(www.yamahaproaudio.com)上記載的規格（Products>Power Amps>（各放大器系列的頁）>Specifications ）。
1/8輸出（比大輸出低9dB）是推測普通的音樂信號會偶爾削波的輸出水平。 這個值可以用來作為參考估計須要的電源容量。但是，如果放大器持續削波或音源的信號給壓縮的太厲害（動態范圍狹窄）以及在大水平，它可能需要大約兩倍的輸出值 。
什么是EEEngine？
EEEngine是雅馬哈專有的放大器驅動技術，能提供具有AB類功放音質表現，同時擁有高功率轉換效率。有關詳情，請參閱以下頁面：
EEEngine
Read more about EEEngine
什么是多功能接線柱？ 如果我的放大器的揚聲器輸出同時具有多功能接線柱和Speakon接口，我可以同時使用兩個接口嗎？
多功能接線柱可連接幾種不同類型的連接線，如裸線，Y型插頭及香蕉插頭等。 多功能接線柱和Speakon接口是內部并聯連接的，可以同時使用。但當您使用橋接模式連接揚聲器時，要注意揚聲器阻抗。（當連接兩個并聯的4歐姆揚聲器時，揚聲器阻抗變?yōu)?歐姆。 ）
如果我的放大器同時具有XLR端口和Phone端口兩種輸入端口，我可以把從XLR端口輸入的音頻信號通過Phone端口發送到下一個放大器嗎？
可以。 音頻信號可通過其中一個端口輸入，因為XLR端口和Phone端口的內部是并聯連接。然而，同時從兩個端口輸入的信號不能混合。假如你的放大器同時具有XLR端口和Euroblock兩種輸入端口，也可從其中一個端口送出音頻信號。
什么是浪涌電流?
浪涌電流是指打開設備電源時瞬間輸入的電流。
因為使用線性電源變壓器的功放具有較高的功率值，但功率消耗并不是按比例提高。例如，P3500S(390W@8Ω×2) 的功耗是350W, 那么浪涌電流是132.5A。
如果系統是由多個功放構成的，特別是使用變壓器供電的功放，必須注意不可同時在同一系統上啟動多個功放。
目前使用了電源變壓器的功放型號是，P3500S，P2500S，P1000S，XP3500，XP2500，和XP1000（共6款型號）。上述型號，XP3500，XP2500和XP1000均配備了浪涌電流抑制電路，并適用于多功放應用，如音響安裝應用等
什么是電壓增益？
電壓增益是指當功放的衰減器設定為大(一般為0dB)時, 輸出電壓對輸入電壓的比率
只要功率放大器有相同的電壓增益值, 即使他們有不同的額定輸出功率, 相同的輸入電平會產生相同的輸出電平, 直到每個功放達到額定輸出。在這種情況下, 不同的額定輸出導致輸入靈敏度的差別。
當使用音箱處理器在多功放模式驅動音箱時, 假如功率放大器的電壓增益不同，由制造商推薦的音箱預設將無法正常運作。
除了XM和XH系列, 雅馬哈的功率放大器只要是在相同系列中, 所有放大器都保持一致的電壓增益。
因此，只要使用同一系列的功率放大器，能讓你以合適的輸出組合不同型號, 例如, 大輸出型號用于低頻驅動，小輸出型號用于高頻驅動等等, 建立一個有效的系統。(順道說一下, 電壓增益在TXn 系列上為可變, Tn and XP 系列可在26 dB或32 dB間切換, PC-1N系列固定在32 dB, P-S系列固定在32.1 dB)
另外, XM及XH系列具有恒定的的輸入靈敏度。XP系列也可設置為恒定的的輸入靈敏度而每個額定輸出可得到+4dB輸入, 意味著即使是相同的輸入電平, 輸出電平變化也取決于型號。
什么是額定輸出?
額定輸出是指可以連續幾秒鐘到幾分鐘之間輸出的電力的RMS(有效值), 單位是W（瓦） 這不是一個可長時間連續輸出的值，但通常一般作業情況下不會構成任何問題, 因為音樂信號和語音信號都不是恒定的。 當類似連續正弦波的信號連續輸出額定輸出功率，過熱保護回路將被啟動，并降低輸出功率至1/8左右（-9dB）。
什么是輸入靈敏度?
當衰減器在其大時（一般為0 dB）, 達到額定輸出所需要的輸入信號電平。此外, 當衰減器大時, 一個大于輸入靈敏度的信號會導致輸出削波。當電壓增益相同時, 輸出功率較大的型號, 其輸入靈敏度也相對較大。 假如負載阻抗成了一半，因為電壓增益是恒定的，所以輸出功率差不多會倍增。但實際額定輸出不會變成雙倍，所以輸入靈敏度將會變小一些。
什么是信噪比?
在沒有輸入時, 大輸出電平和本底噪音電平之間的差值, 單位為dB。數值越大, 噪聲影響較小, 即性能越好。 一般來說, 在同一個系列的功放噪音水平之間沒有太大的區別, 因此具有較大輸出功率的型號有更好的信噪比。
機架安裝多個功率放大器時，是否有必要在每個放大器之間留空間散熱？
目前所有雅馬哈專業功放的型號都安裝冷卻風扇，因此，只要機架的前后是開放，安裝時不必要在每個放大器之間留下任何空間。
要連接多個揚聲器，并聯還是串聯比較好？
當使用單臺功率放大器連接多個揚聲器時，并聯或串聯都可以使用。一般來說并聯是比較常見的, 但并聯兩個音箱時阻抗將變成一半，四個揚聲器時是1/4, 因此有必要注意, 總的阻抗不能低于功放的負載阻抗。串聯時，總的阻抗將增加，因此，當試圖驅動多個音箱時，推薦配合并聯方式一起使用。
什么是阻尼系數?
這是一個功放的規格指標，按下列公式計算:
音箱的負載阻抗/功放的輸出阻抗
較大的值較好, 也可稱之為電流流向音箱的效率。
阻尼系數在實際應用上的計算方式：
音箱的負載阻抗/(功放的輸出阻抗+電纜內電阻值(來回))
這意味著音箱電纜的截面積和長度有顯著的影響因素。
例如:
音箱利用功放的電能帶動振膜產生聲音, 但是因為振動部分的質量和阻尼特性，像是掛在彈簧上的砝碼, 所以即使音頻信號停止了, 但振動無法這么快停止。這點在具有較高重量的低音揚聲器上更為明顯。
振動會產生電磁感應，導致電流產生，但電磁感應引起的電流會成為振動的反作用力。如果以低電阻令產生的電流發生短路來盡可能的去盡量抑制振動,使之增強彈力, 可快速抑制多余的振動, 得到一個收緊的聲音。
STEREO、PARALLEL、BRIDGE模式怎樣運作?
STEREO: 每個通道獨立運作。輸入信號和衰減器在每條通道中是分開的
PARALLEL: 輸入信號連接到單個通道，并從兩個相鄰?fù)ǖ赖妮敵鱿嗤男盘枴Ｋp器獨立運作。
BRIDGE: 用兩個輸出通道, 作為單個通道雙倍輸出。衰減器作為一個單一通道。電源增加6dB, 小負載阻抗變?yōu)殡p倍。有關連接音箱輸出的詳細資料，請參閱每款功放的使用說明書。
