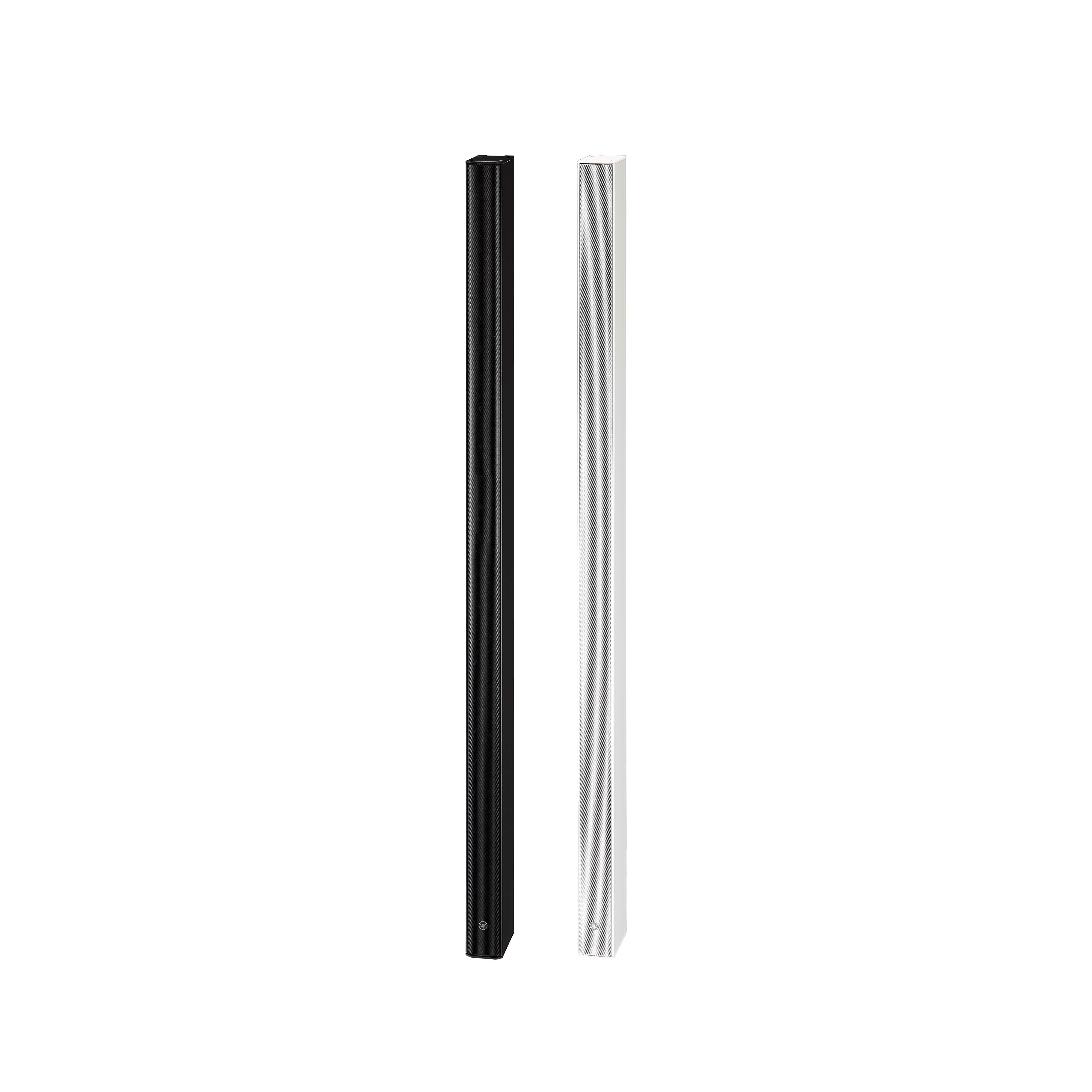

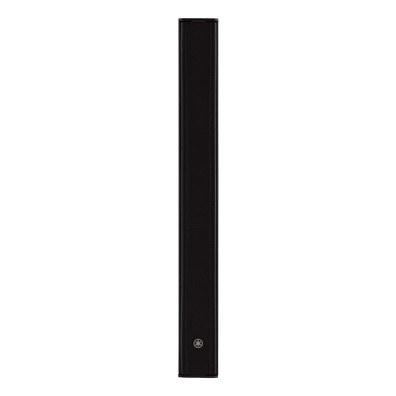

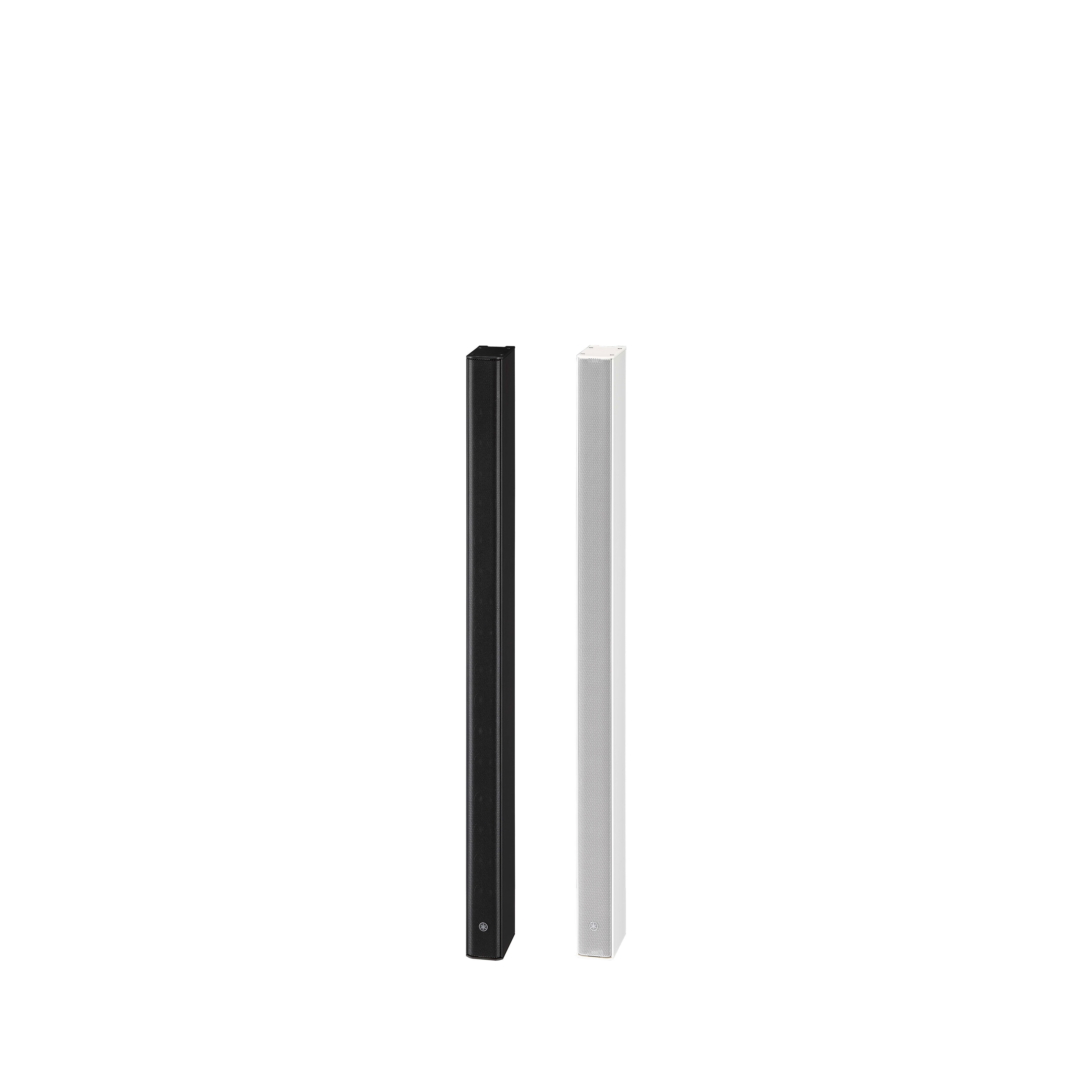

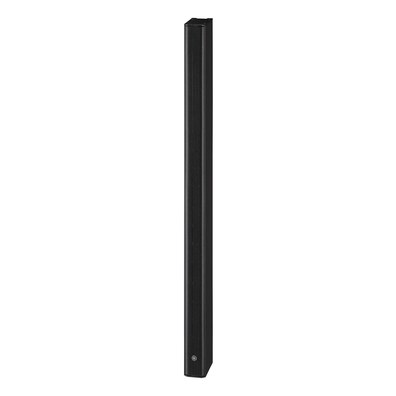

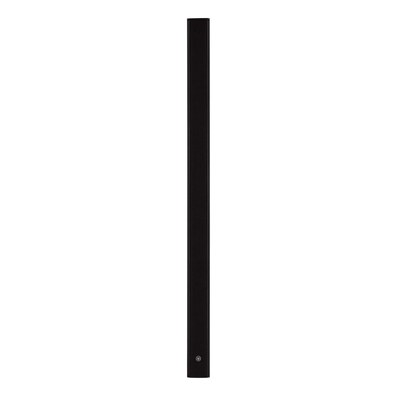

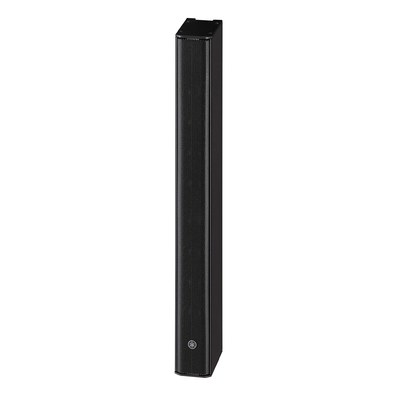

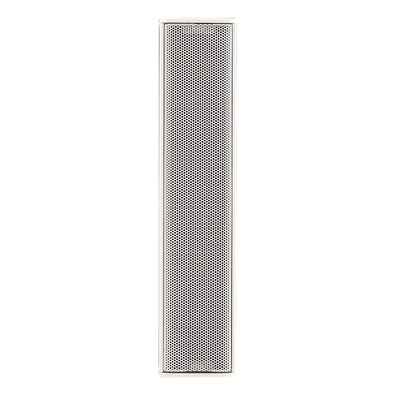

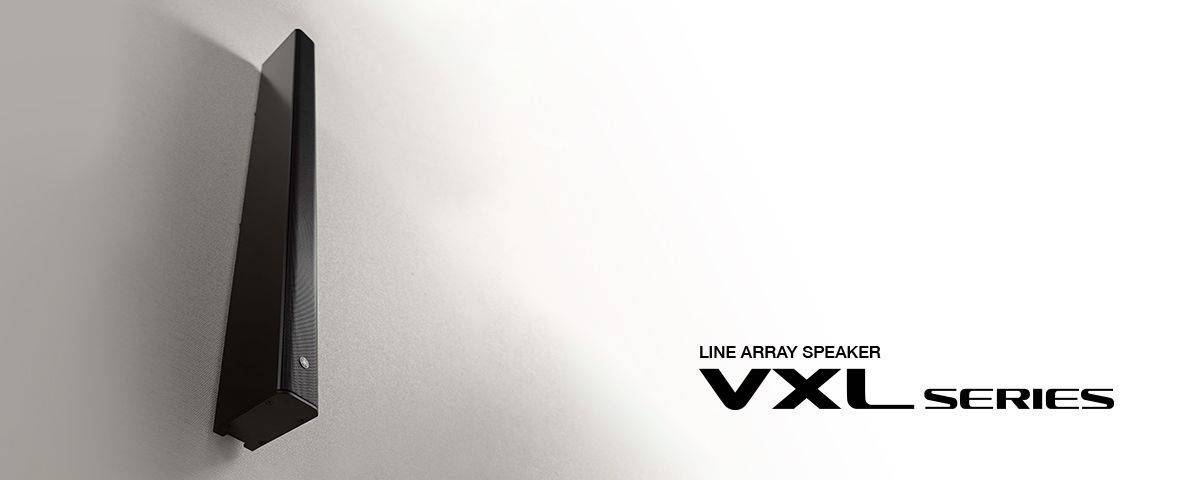

VXL系列
流暢光鮮的聲音
VXL系列線陣揚聲器具有卓越的音質和纖薄的外形，是各種環境應用的理想之選。
線陣揚聲器可在廣闊的服務區域內提供出色的聲音投射效果以及統一的音量和音質，使其成為多功能廳、演講廳、會議室和其他需要在整個收聽區域內獲得最大清晰度的設施的選擇。

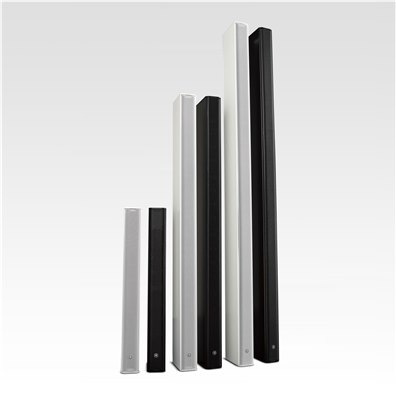

VXL系列包括三款型號，每款都具有不同數量的揚聲器單元。您可以通過型號組合，以最優化的方式為空間和場景提供聲音服務。
54mm寬的纖薄外殼與優雅彎曲的格柵設計能夠與任何裝飾融合，為空間提供統一、優質的聲音，以便在廣泛的應用環境中進行語音演說和音樂播放。
VXL系列
立即購買
VXL系列線陣揚聲器具有卓越的音質和纖薄的外形，是各種環境應用的理想之選。
產品信息如有變動，恕不另行通知。網站上信息僅供參考，一切以具體實物為準。
產品信息

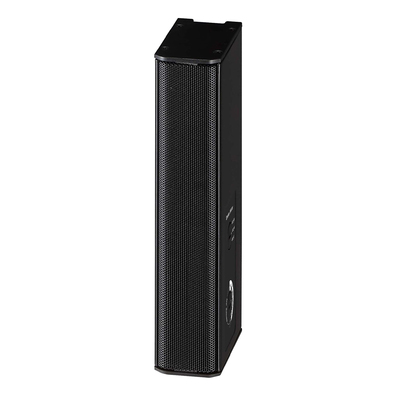

融合高音質和視覺優雅的纖薄線陣
VXL系列外殼只有54mm寬，外形出纖細優雅，可輕松融入任何室內裝飾。這些優秀揚聲器纖薄尺寸的關鍵在于其緊湊的1.5英寸全頻驅動單元。當然，視覺吸引并非唯一目的。這些小型驅動器經過精心設計，全部采用釹磁鐵和優質材料，可提供77 Hz*的自然響應，以實現全方位性能，是語音和音樂播放的理想選擇。
*以VXL 1 - 24為例

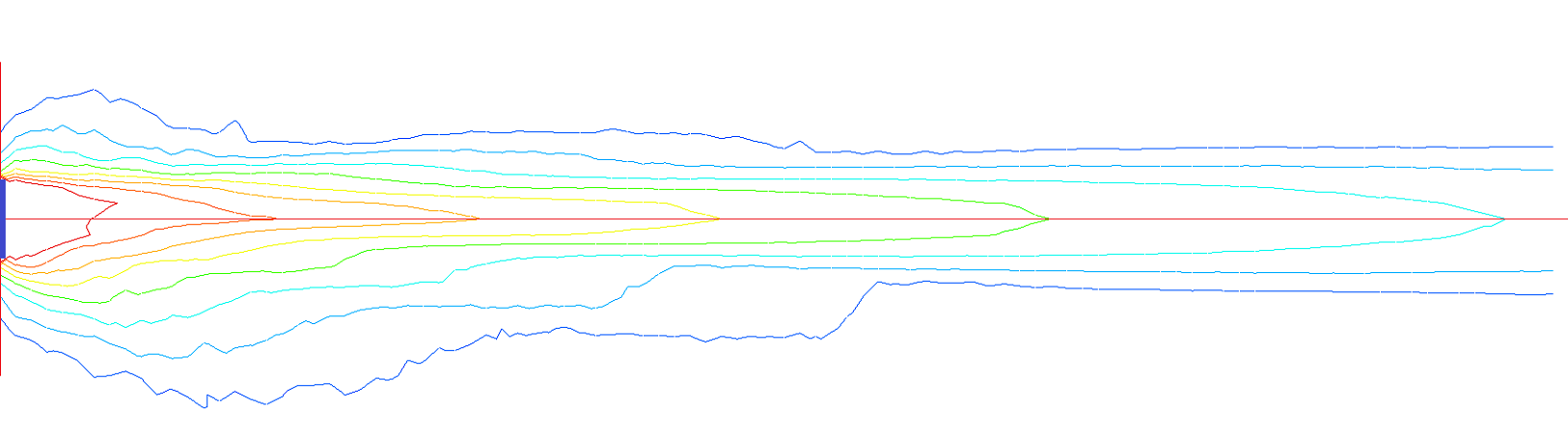

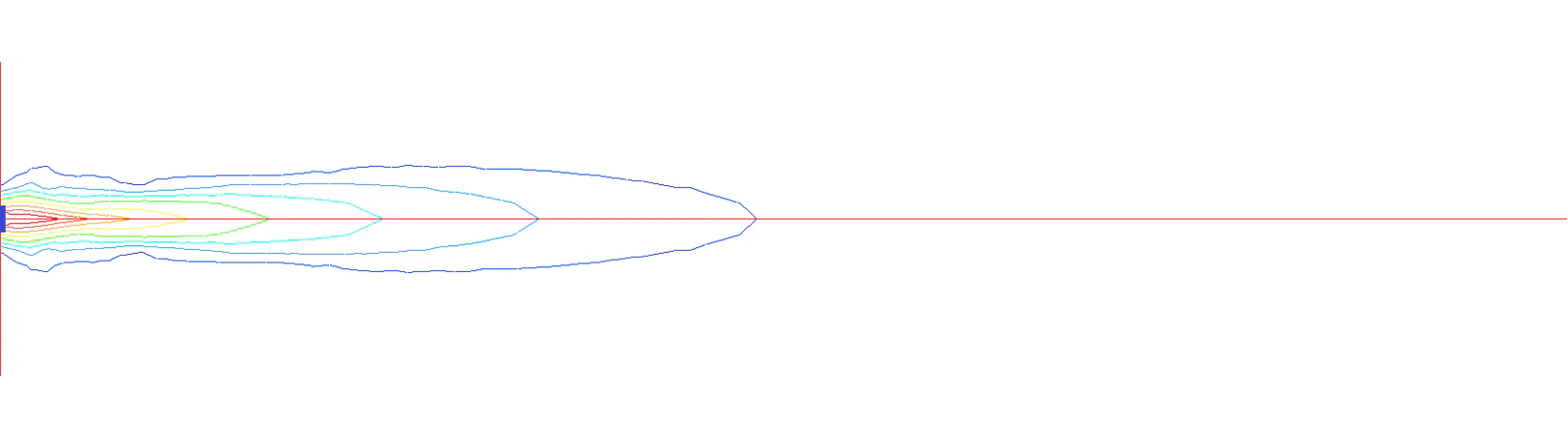

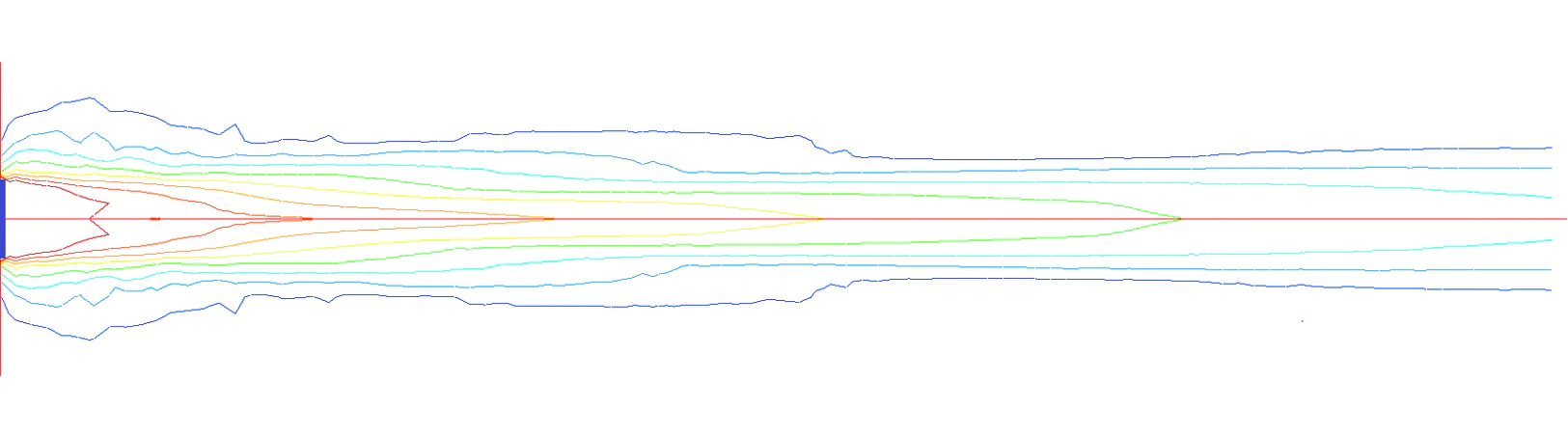

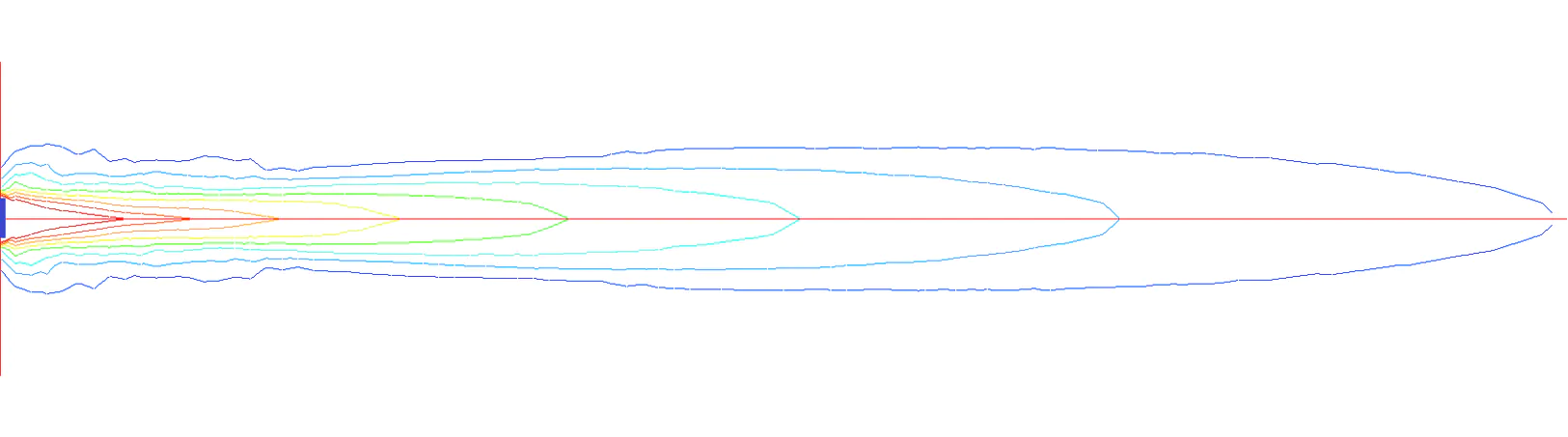

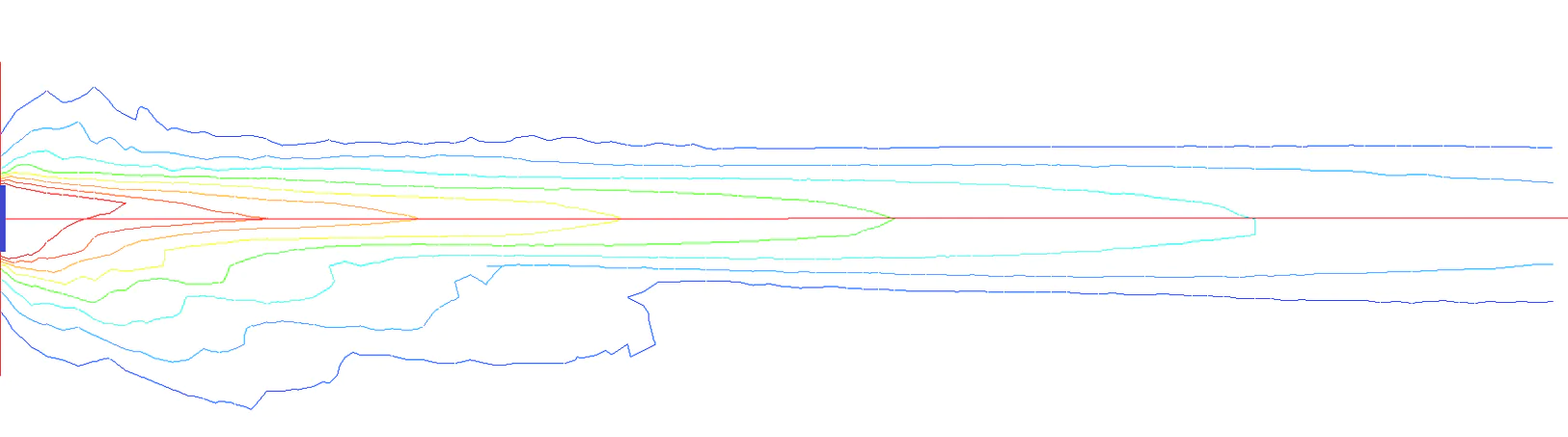

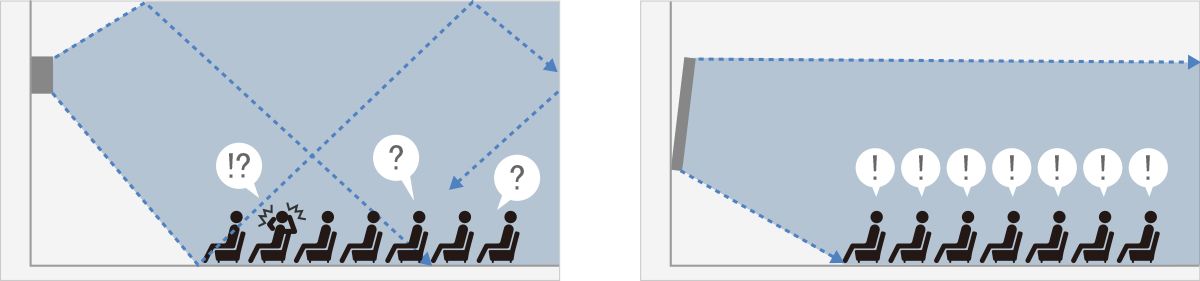

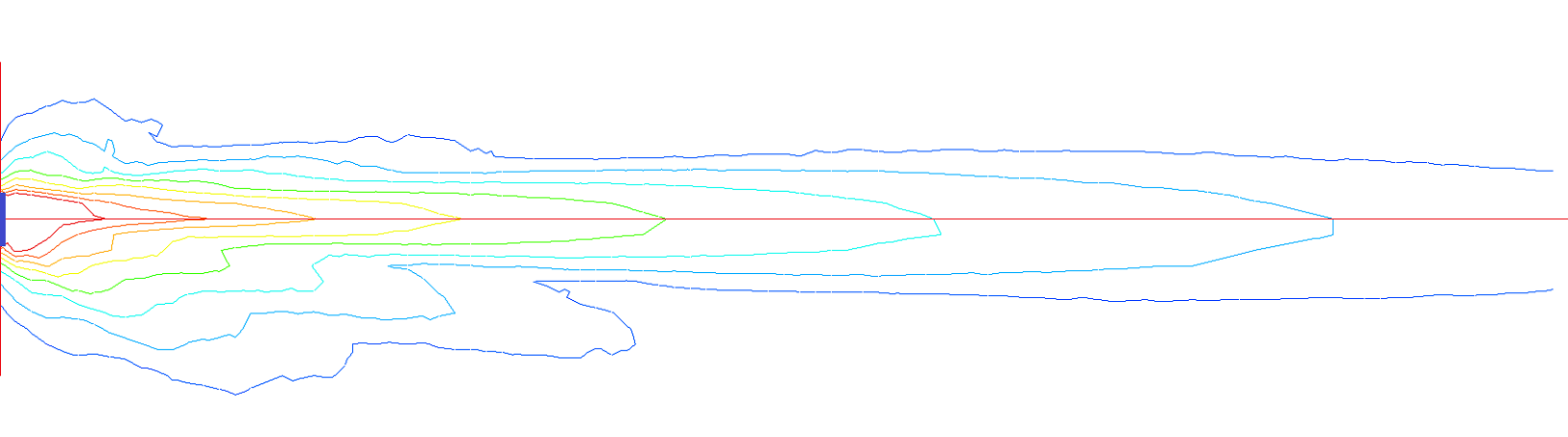

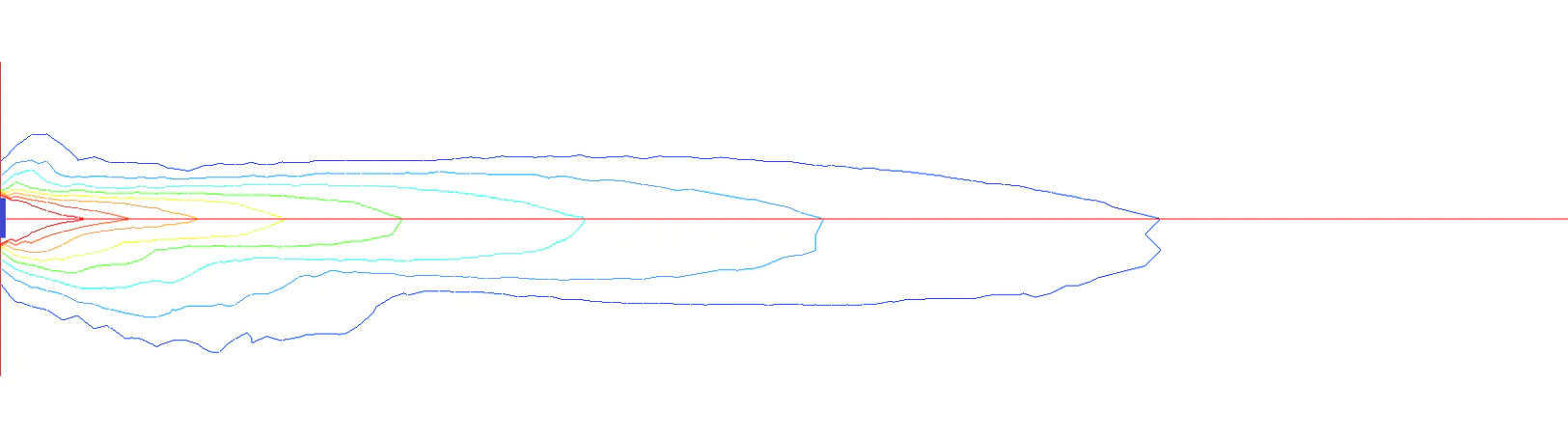

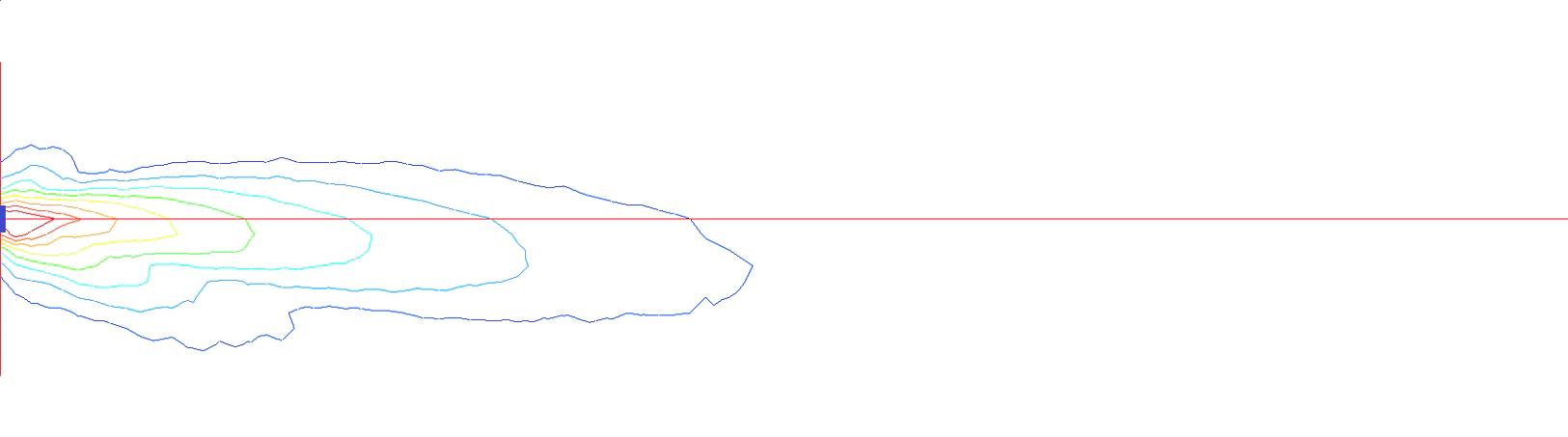

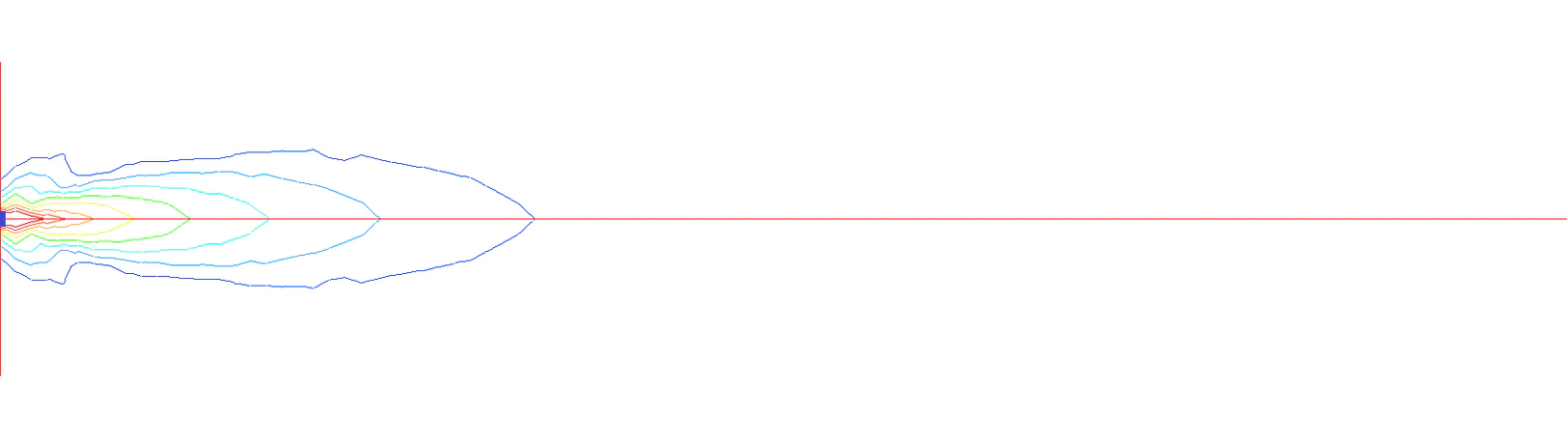

帶有釹磁鐵的高性能驅動器以垂直形態排列，可產生線源以達到出色投射的功能。聲音并不會在垂直方向擴散，同時又能避免不必要的反射，因此VXL可以向目標區域提供高清晰度的聲音。
以下是如何恰當選擇VXL系列的快速參考指南。

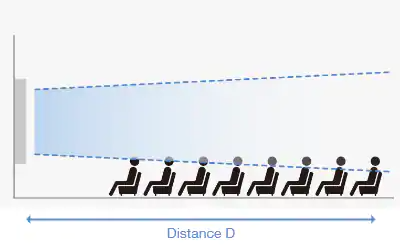

D: 從揚聲器至最遠聽眾的距離*
*最近和最遠的聲壓級差不超過10dB。
| Distance D | |
|---|---|
| VXL1-8 | 9.5m (31 feet) |
| VXL1-16 | 13.5m (44 feet) |
| VXL1-24 | 25m (82 feet) |

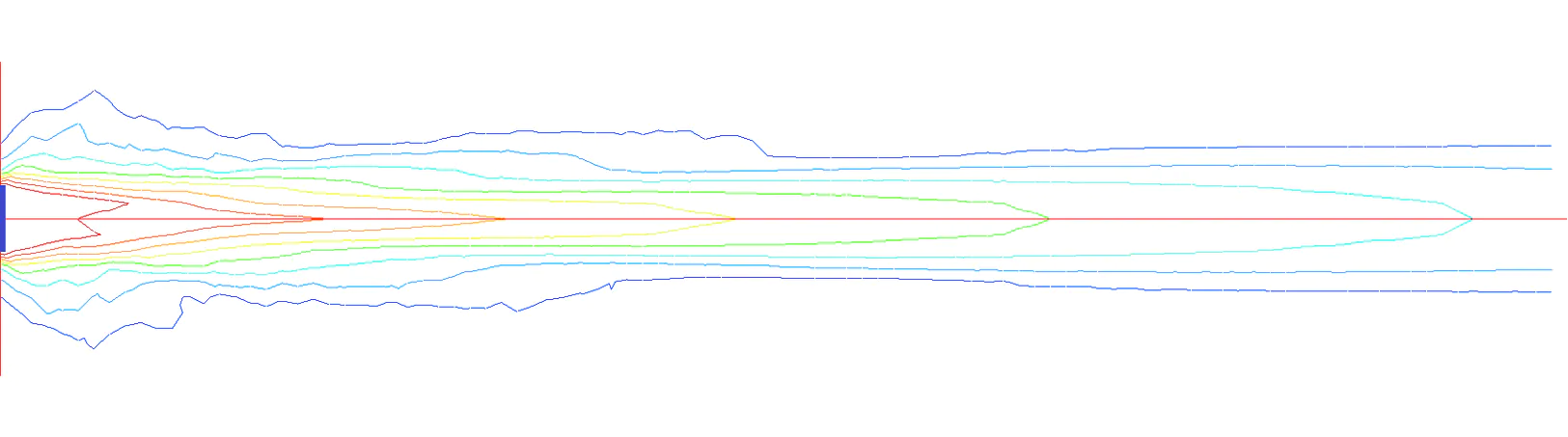

對于更大的空間，建議在垂直連軸方向使用雙揚聲器。
| Distance D | |
|---|---|
| VXL1-16 + VXL1-16 | 33m (108 feet) |
| VXL1-24（上）+ VXL1-16（下） | 42m (138 feet) |
| VXL1-24 + VXL1-24 | 46m (151 feet) |
*從揚聲器至最近聽眾的距離：4m
*從地板到揚聲器底部的距離：1.1m
卓越的擴展性

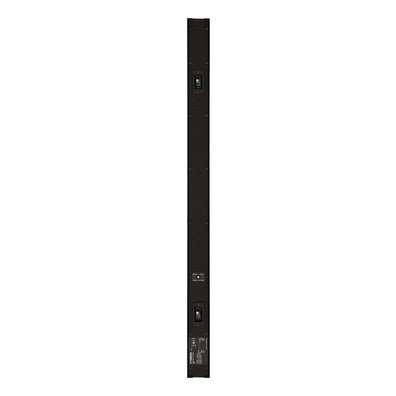

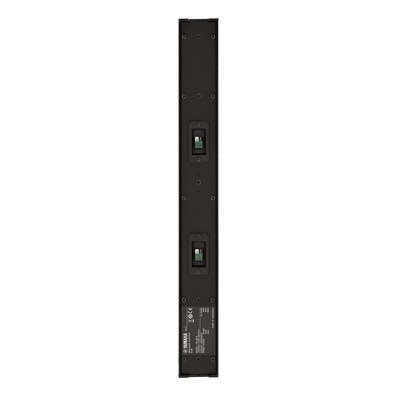

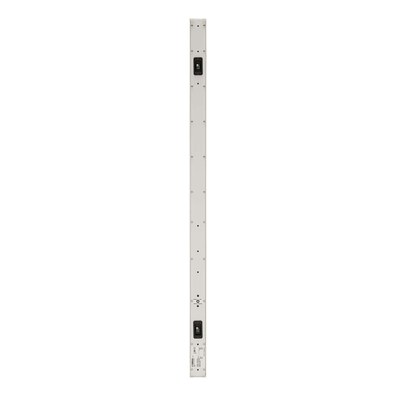

VXL系列中使用的緊湊型驅動器單元有助于實現寬廣的水平散播。后面板開關能讓垂直散播向下擴展，以便適應各種領域的應用。**通過組合不同數量的驅動單元，可以根據需要進一步調整聲壓級和覆蓋范圍，以擴大潛在的應用范圍。
** VXL1-8的垂直散播是固定的

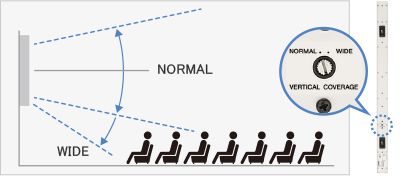

垂直覆蓋擴展

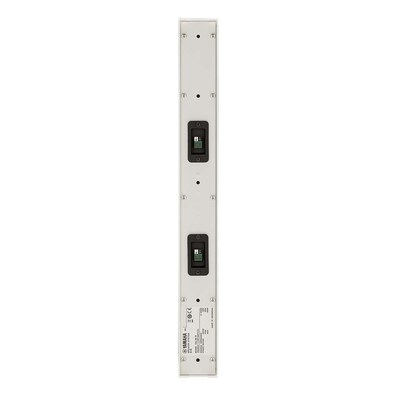

可通過后面板開關調整垂直覆蓋范圍。將開關設置為“Wide”僅擴大向下方向的散播角度，當揚聲器安裝在較高位置的情況下，能改善聽音區域前方的覆蓋范圍。
靈活安裝的選擇

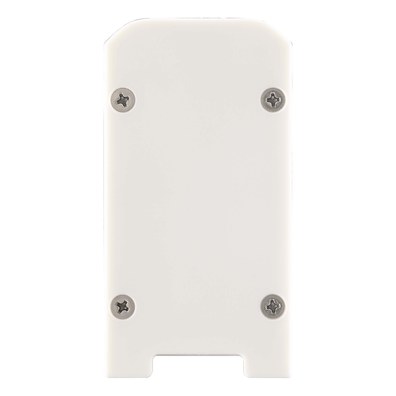

除了提供墻面安裝支架外，我們還提供了一系列可選硬件，以便在任何環境下方便地進行系統安裝和設置。
| 附件 | 安裝 | VXL1-8 | VXL1-16 | VXL1-24 | 說明 | |
|---|---|---|---|---|---|---|
|

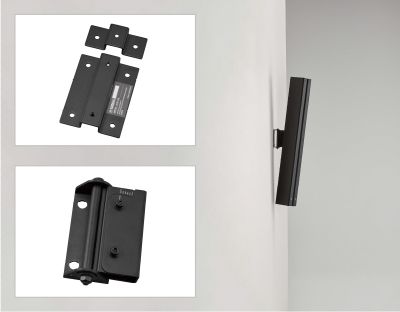

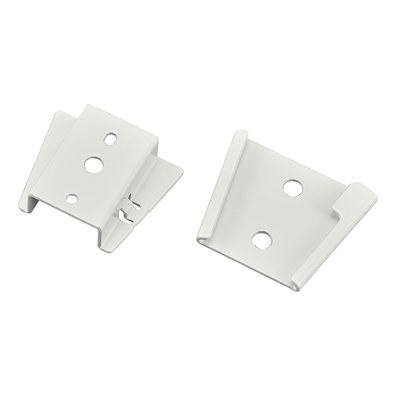

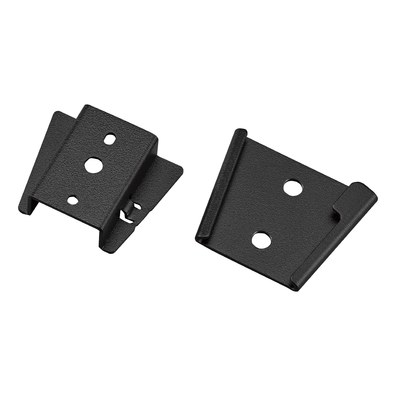

默認 （附帶的支架）
|
|
|
用于無縫墻面安裝。該支架不支持角度調整。 | |||
|

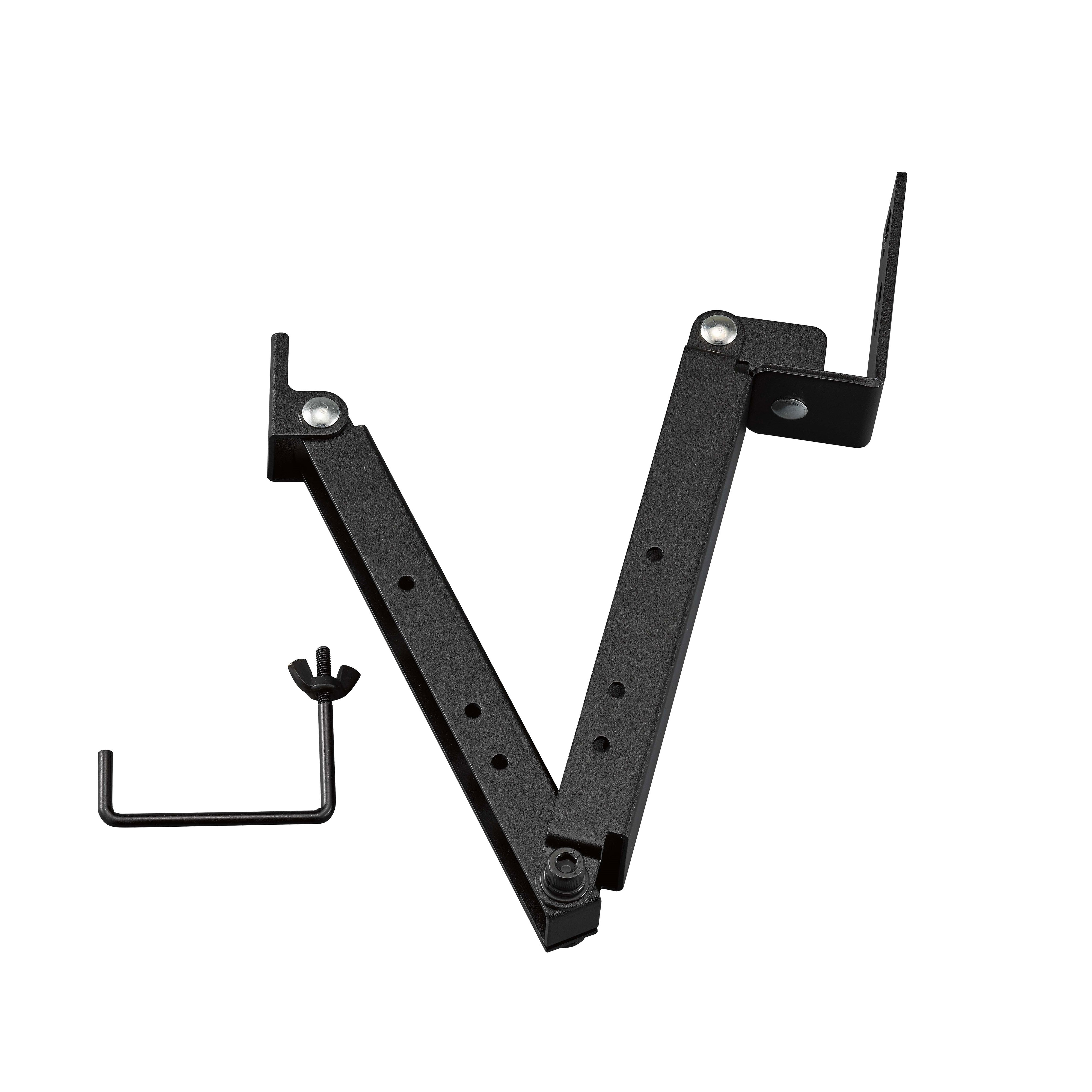

WMB-L1
|
|
|
用于單個陣列的2軸調整支架。 | |||

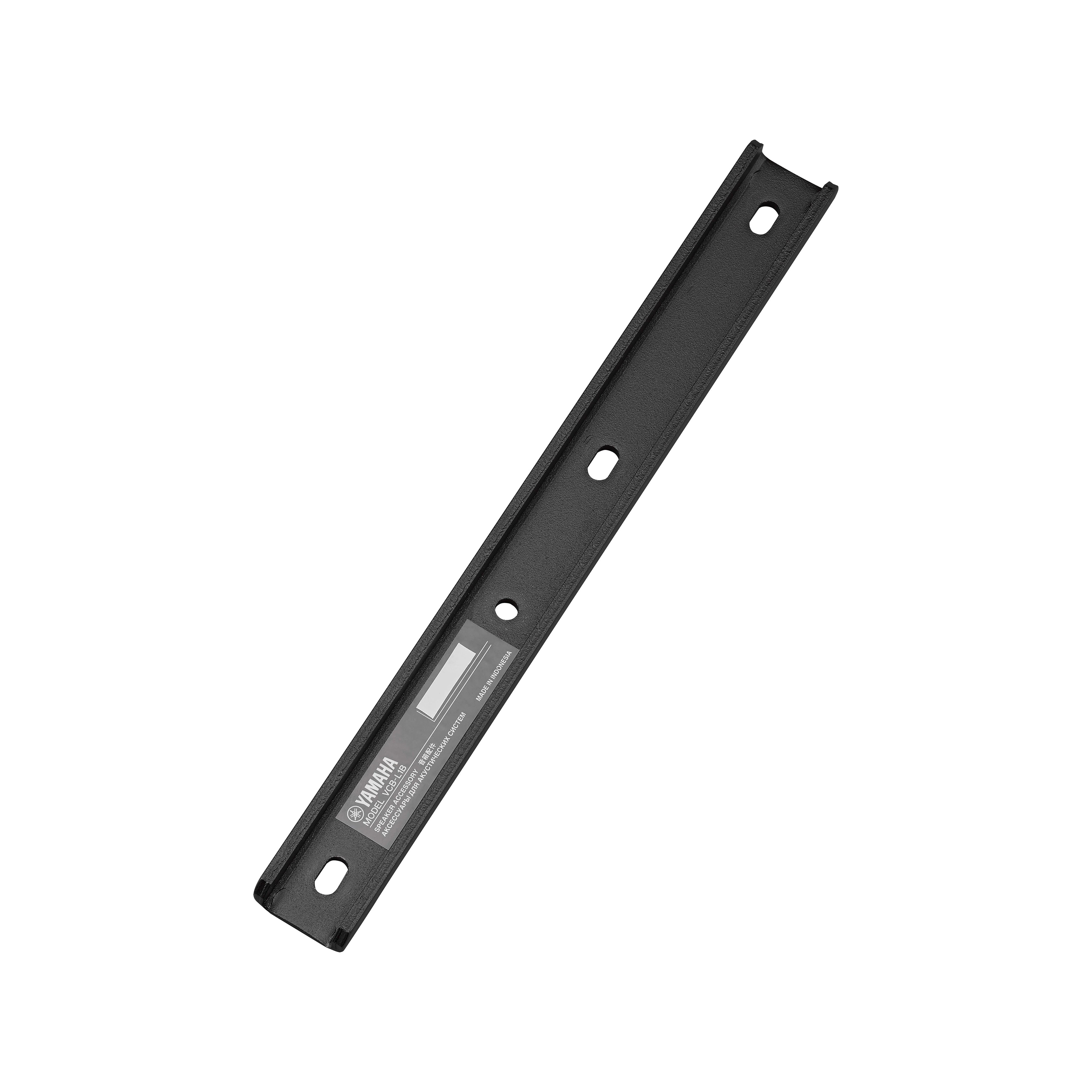

VCB-L1
|
|
|
N/A | 用于兩個陣列垂直安裝的支架，可提升SPL并創建出色線源。 | ||
|
VCSB-L1
|
|
|
N/A |
w/ VXL1-16 w/ VXL1-24 (上) |
w/ VXL1-16 (下) w/ VXL1-24 |
用于單個雙垂直連接陣列的2軸調整支架。VCB-L1和WMB-L1需一起使用。 |
|
HCB-L1
|
|
|
w/ VXL1-8 |
w/ VXL1-16 |
w/ VXL1-24 |
用于兩個陣列并排安裝的支架，可提升SPL，實現更為集中的水平投射，將音箱表面附近不必要的反射最小化。 |
|
PA-L1
|
|
|
用于桿式安裝。適用于直徑35mm的直桿。 | |||
|

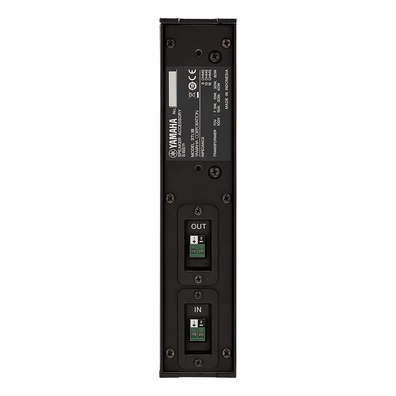

ST-L1
|
|
|

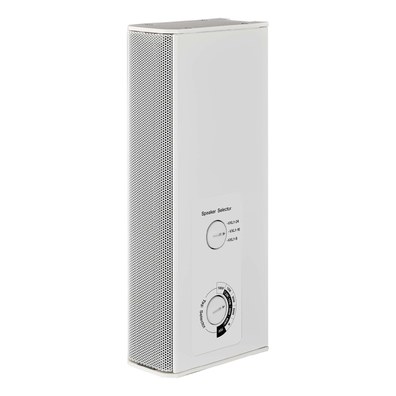

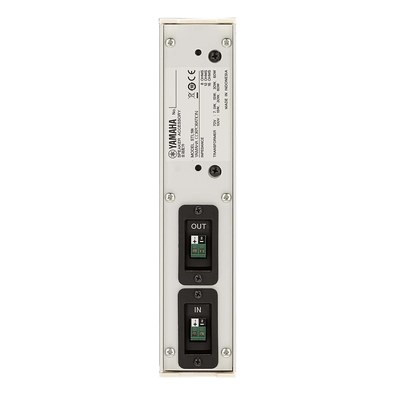

用于高阻抗連接的變壓器箱。適用于多揚聲器布局。 | |||

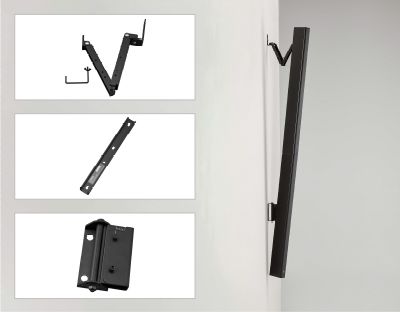

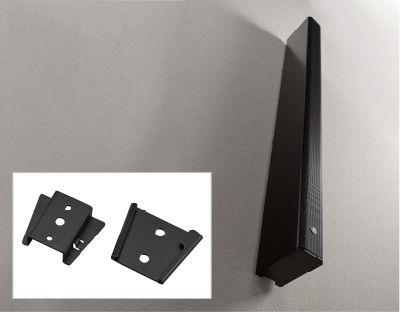

VXL1-16 配有支架
2 x VXL1-16，配有VCSB-L1、VCB-L1和WMB-L1
2 x VXL1-16，配有 HCB-L1和WMB-L1
| 揚聲器預設（文件名稱） | 說明 | |
|---|---|---|
| VXL1-** |
|
用于單個安裝在墻面的揚聲器。 |
| VXL1-**_spch |
|
用于單個安裝在墻面的揚聲器。適用于演講使用。 |
| VXL1-**_sub |
|
與安裝在墻面的VXS10S/VXS10ST超低音揚聲器組合使用。適用于音樂播放。 |
| VXL1-**_free |
|
用于單個安裝在桿上的揚聲器。 |
| VXL1-**_**hc |
|
用于安裝在墻面的水平連軸的雙揚聲器。 |
| VXL1-**_##vc |
|
用于安裝在墻面的垂直連軸的雙揚聲器。 |

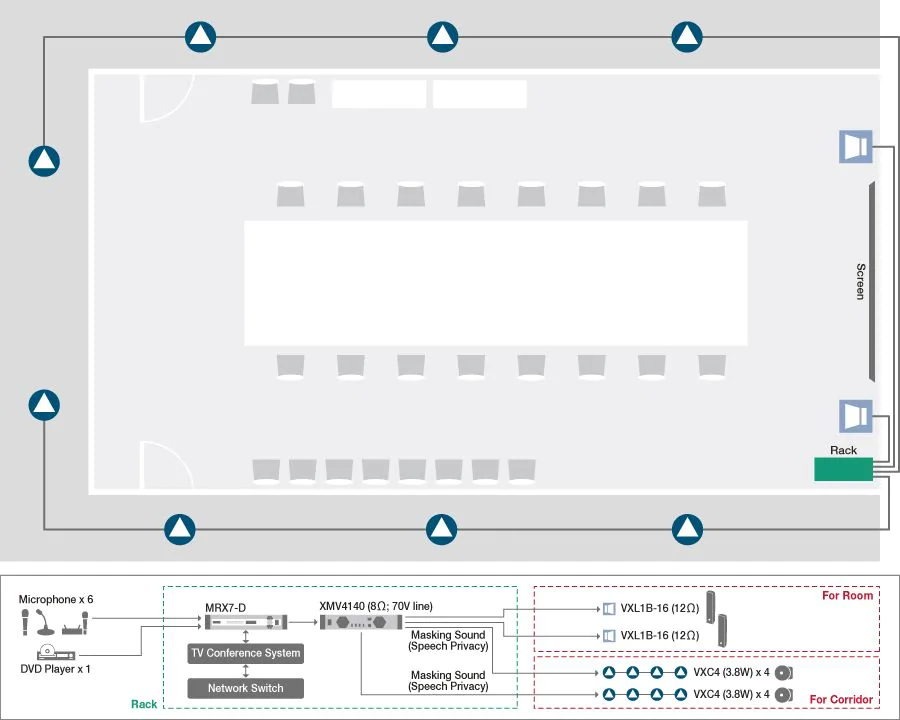

系統示例1：會議室
該系統的設計旨在為會議提供最佳的聲音，利用VXL1-16提供的出色投射，確保房間后面有足夠的音量和清晰度。纖薄的陣列外形將為室內增添視覺吸引。

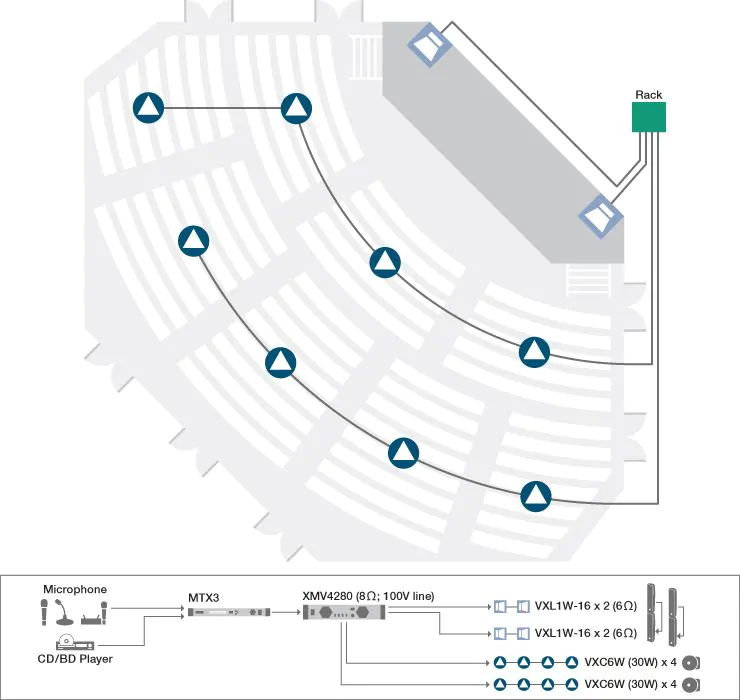

系統示例2：演講廳
垂直式連軸線陣揚聲器在傾斜結構的演講廳中可帶來單個揚聲器無法達成的效果，實現完整且均勻的覆蓋。

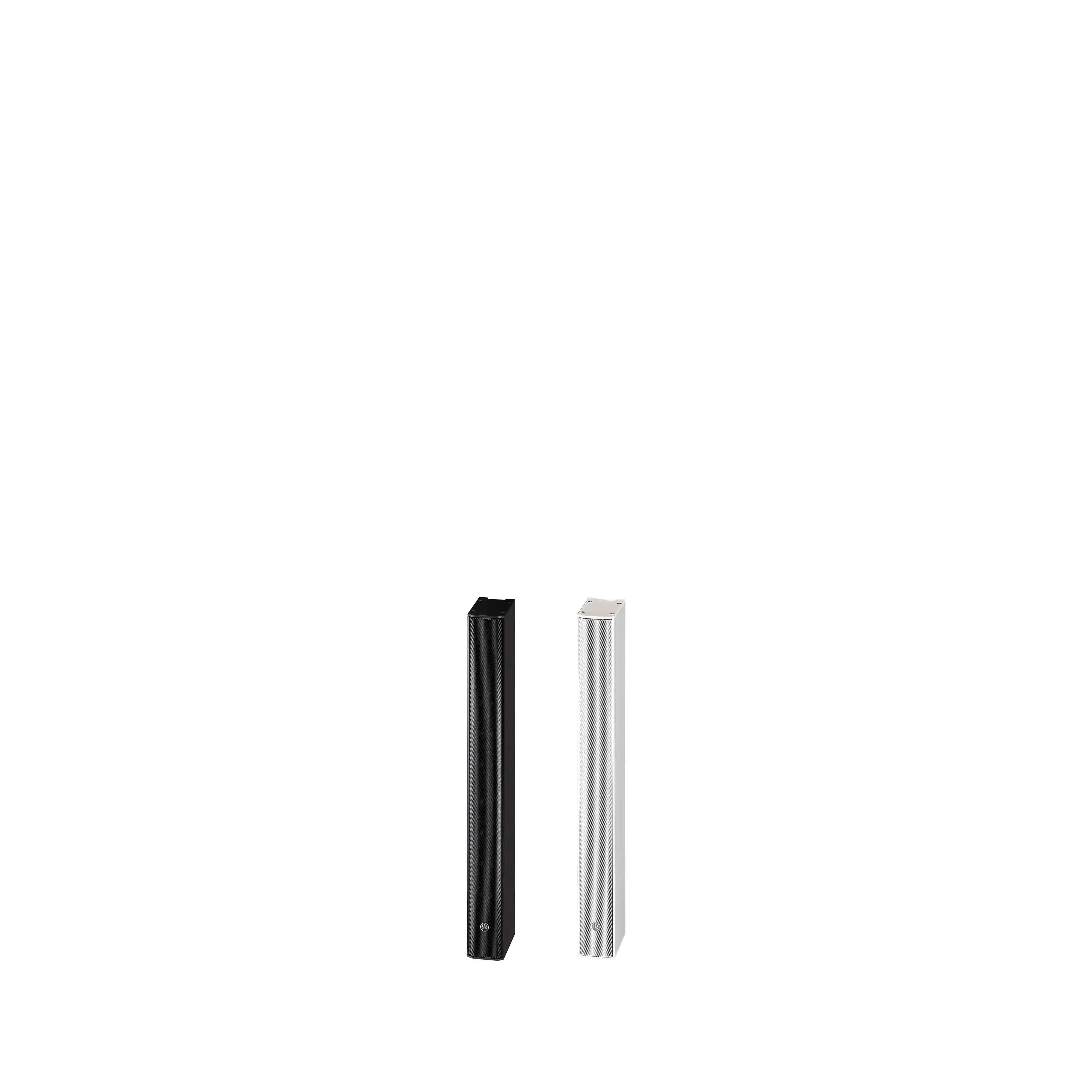

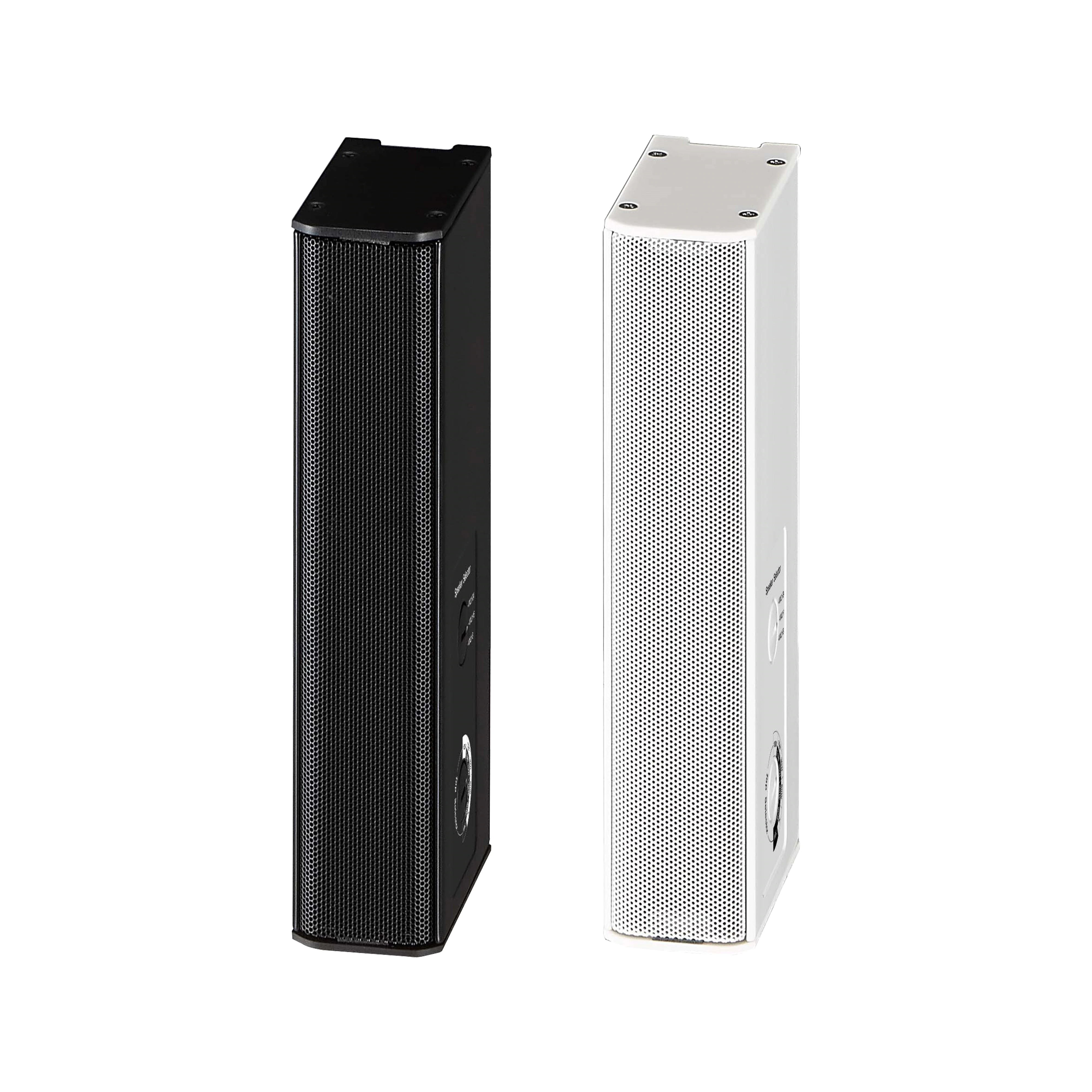

| VXL1B-24 / VXL1W-24 | VXL1B-16 / VXL1W-16 | VXL1B-8 / VXL1W-8 | ||
|---|---|---|---|---|
| 一般規格 | ||||
| 揚聲器類型 | 全頻，低音反射 | 全頻，低音反射 | 全頻，低音反射 | |
| 頻率范圍（-10dB） | 77 Hz – 20 kHz *1，98 Hz – 20 kHz *1（帶端口蓋） | 81 Hz – 20 kHz *1，108 Hz – 20 kHz *1（帶端口蓋） | 70 Hz – 20 kHz *1，110 Hz – 20 kHz *1（帶端口蓋） | |
| 標稱覆蓋角度 | H | 170° | 170° | 170° |
| V | 15°(+7.5° – -7.5°) (NORMAL), 20°(+7.5° – -12.5°) (WIDE) | 25°(+12.5° – -12.5°) (NORMAL), 30°(+12.5° – -15°) (WIDE) | 40°(+20° – -20°) (NORMAL) | |
| 有效覆蓋（–10dB） | H | 180° | 180° | 180° |
| V | 25°(+12.5° – -12.5°) (NORMAL), 35°(+12.5° – -22.5°) (WIDE) | 30°(+15° – -15°) (NORMAL), 45°(+15° – -30°) (WIDE) | 65°(+32.5° – -32.5°) (NORMAL) | |
| 單元 | LF-HF | 1.5"（3.75 cm) 錐形盆×24 | 1.5” (3.75 cm) 錐形盆×16 | 1.5” (3.75 cm) 錐形盆×8 |
| 額定功率 | NOISE | 110 W | 80 W | 40 W |
| PGM | 220 W | 160 W | 80 W | |
| PEAK | 440 W | 320 W | 160 W | |
| 額定阻抗 | 8Ω | 12Ω | 16Ω | |
| SPL | 靈敏度（1W、1m軸上） | 91 dB SPL (1 m/1 W) *1 *2 (91 dB SPL 帶端口蓋) | 91 dB SPL (1 m/1 W) *1 *2 (90 dB SPL 帶端口蓋) | 89 dB SPL (1 m/1 W) *1 *2 (88 dB SPL 帶端口蓋) |
| 峰值（計算值） | 117 dB SPL (1 m) *3 | 116 dB SPL (1 m) *3 | 111 dB SPL (1 m) *3 | |
| I/O接口 | Euroblock（2針）× 2（輸入：+/-）最大線規 AWG 12（3.3 mm2） | Euroblock（2針）× 2（輸入：+/-）最大線規 AWG 12（3.3 mm2） | Euroblock（2針）× 2（輸入：+/-）最大線規 AWG 12（3.3 mm2） | |
| 保護電路 | 荷載保護 | 全頻功率限制，保護網絡和音箱單元 | 全頻功率限制，保護網絡和音箱單元 | 全頻功率限制，保護網絡和音箱單元 |
| 表面處理 | VXL1B-24：黑色噴涂（近似值：Munsell N3.0），VXL1W-24：白色噴涂（近似值：Munsell N9.0） | VXL1B-16：黑色噴涂（近似值：Munsell N3.0），VXL1W-16：白色噴涂（近似值：Munsell N9.0） | VXL1B-8：黑色噴涂（近似值：Munsell N3.0），VXL1W-8：白色噴涂（近似值：Munsell N9.0） | |
| 防塵防水 | IP34（IP35 帶端口蓋） | IP34（IP35 帶端口蓋） | IP33（IP35 帶端口蓋） | |
| 包裝 | 單個包裝 | 單個包裝 | 單個包裝 | |
| 外觀尺寸（W x H x D） | W54 × H1212 × D104 mm（僅揚聲器），W54 × H1212 × D111.5 mm（含附帶支架） | W54 × H846 × D104 mm（僅揚聲器），W54 × H846 × D111.5 mm（含附帶支架） | W54 × H480 × D104 mm（僅揚聲器），W54 × H480 × D111.5 mm（含附帶支架） | |
| 重量 | 5.5 kg（僅揚聲器） | 3.9 kg（僅揚聲器） | 2.1 kg（僅揚聲器） | |
-
*1: 半空間（2π）
*2: 在2 m處測量；轉換為1 m的值顯示（頻率響應：100 Hz – 10 kHz）
*3: 基于功率和靈敏度計算，排除功率壓縮
*0 基于功率和靈敏度計算，排除功率壓縮
Data Sheet
聲學建模數據
產品手冊
桌面壁紙
產品說明書
在線使用說明書
NS-1
其他（工程數據參數等）
線陣揚聲器的優勢
VXL系列線陣揚聲器具有卓越的音質和纖薄的外形，是各種環境應用的理想之選。以下文檔和視頻將介紹有關列式線陣揚聲器的基本知識。
緊湊型線陣揚聲器單元的優點
VXL系列揚聲器單元基于對1.5英寸超小型全頻驅動器的創新設計，該驅動器最初是為VXS1ML超緊湊型面裝揚聲器開發的。以下文檔和視頻將介紹使用VXL緊湊型揚聲器單元的優點。
Speaker
Model
Tilt angle[deg]
Mounted height[m]
Bottom of speaker = 1.3m
Audience
Nearest[m]
Farthest[m]
Nearest SPL[dB]
Spatial Point
Distance[m]
Height[m]
Distance[m]
Height[m]
Audience Area
Spatial Point
關于VXL選擇助手
此應用程序是用于幫助您選擇最適合VXL揚聲器型號進行語音再現的應用程序。應用程序可以根據以下三個要素以及隨距離衰減的揚聲器輸出，計計算最近和最遠聽眾之間的聲壓差來指示在整個聽眾區內是否能夠提供良好的擴聲效果。
- 揚聲器位置
- 聽眾位置
- 聽眾區的SPL要求
如果聽眾區的聲壓級范圍在10 dB以內，則可以期待實現良好的擴聲效果。請確保將聽眾定位在揚聲器覆蓋的區域內，避免將其安排在覆蓋區域之外。
如果揚聲器底部低于聽眾的耳朵，請將傾斜角度設置為0度。而如果揚聲器的底部高于聽眾的耳朵，請調整高度和傾斜角度，使揚聲器的前部指向最遠的聽眾。
如何使用
指定以下參數
揚聲器
型號：
選擇揚聲器型號
“Wide”表示將開關設置為“Wide Mode”。
傾斜角度：
指安裝在墻上時揚聲器的安裝角度
安裝高度：
指從地板到揚聲器中心的高度
聽眾
最近距離：
揚聲器和最近聽眾的距離
最遠距離：
揚聲器和最遠聽眾的距離
最近的SPL*：
前排聽眾所需的SPL（RMS）
測試點
距離：
揚聲器和分布點之間的距離
高度：
地板和分布點之間的高度。
測試點可以測量和比較房間中不同點的SPL。
聽眾區
距離：
聽眾區前排和后排之間的距離
SPL：
聽眾區前排和后排之間的SPL差異
測試點
使用者設置的兩點分布處的SPL。
*您只能在55 dB到80 dB（RMS）之間指定一個值，該值為最佳的演講收聽標準。
備注
- 此應用程序使用的距離衰減值為直接使用2kHz帶通噪聲的模擬結果
- SPL根據RMS計算得出
- 假定演講峰值因數為10 dB
- 此應用程序計算結果可能因室內聲學（例如回聲或混響）而導致與實際結果有差異
- 此應用程序不支持計算水平陣列擺放的揚聲器
*從揚聲器至最近聽眾的距離：3m
*從地板到揚聲器底部的距離：1.1m
