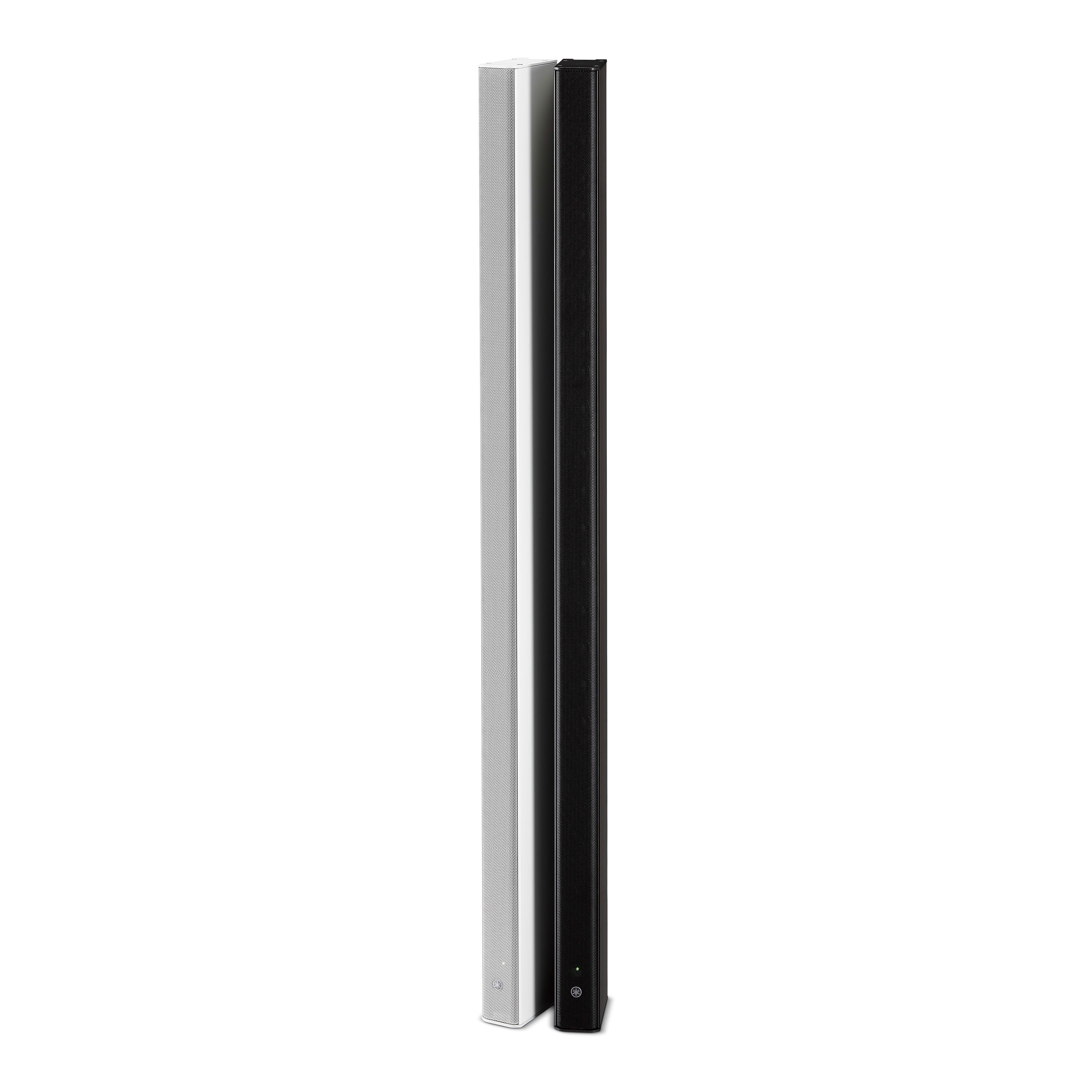

VXL 系列 "P model"
Dante PoE供電揚聲器系統

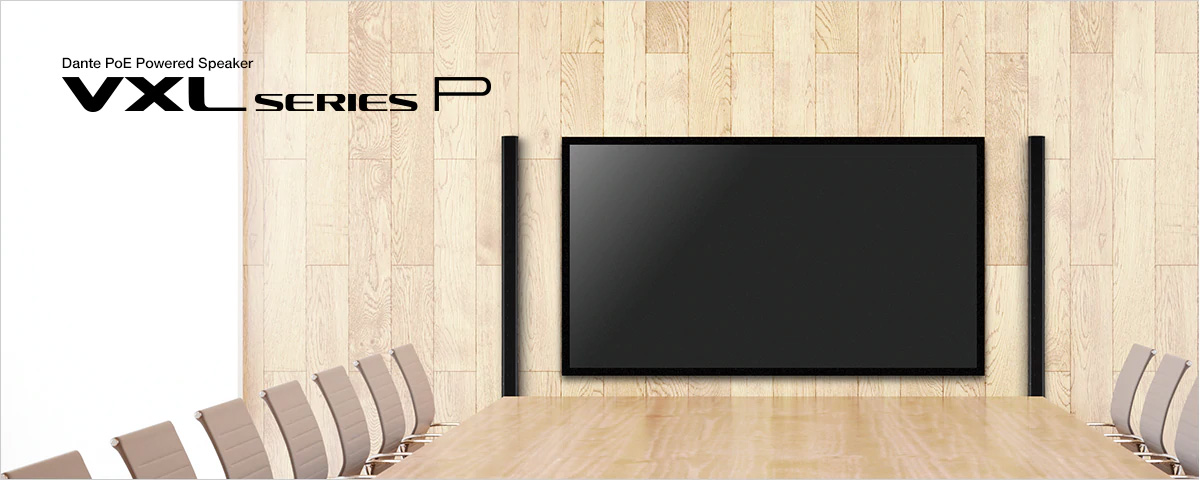

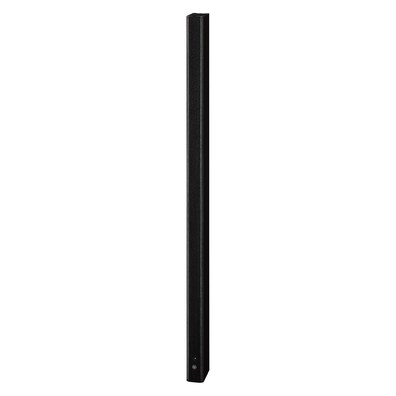

VXL1B-16P和VXL1W-16P支持Dante音頻網絡，并采用纖薄的線陣配置，非常適合需要語音清晰度、同時對空間有諸多限制，并需要功能和設計感的的會議室（尺寸范圍為12米×10米）。通過Dante網絡分配音頻，PoE電源*由兼容PoE的L2交換機供電，揚聲器系統可以構建為一個網絡，從而有效地利用現有的IT基礎裝置。通過局域網線路進行簡單布線，安裝簡單，無需功率放大器，有助于提高使安裝靈活性，讓您能夠構建一個優雅的音響系統，不會與會議室的設計產生干擾。
* 使用符合IEEE802.3at標準的PoE電源設備時，最大揚聲器輸出為15W；使用符合IEEE802.3af標準的PoE電源設備時，最大揚聲器輸出為6W。
VXL 系列 "P model"
立即購買
VXL1B-16P和VXL1W-16P支持Dante音頻網絡，并采用纖薄的線陣配置，非常適合需要語音清晰度、同時對空間有諸多限制，并需要功能和設計感的的會議室。
所示顏色和飾面可能與實際產品不同。某些型號可能在某些地區無售。
產品信息如有變動，恕不另行通知。網站上信息僅供參考，一切以具體實物為準。
產品信息
相關產品
Dante PoE供電揚聲器系統
通過Dante網絡分配音頻，PoE電源*由兼容PoE的L2交換機供電，揚聲器系統可以構建為一個網絡，從而有效地利用現有的IT基礎裝置。通過局域網線路進行簡單布線，安裝簡單，無需功率放大器，有助于提高使安裝靈活性，讓您能夠構建一個優雅的音響系統，不會與會議室的設計產生干擾。
* 使用符合IEEE802.3at標準的PoE電源設備時，最大揚聲器輸出為15W；使用符合IEEE802.3af標準的PoE電源設備時，最大揚聲器輸出為6W。
符合會議室需求的音質與設計

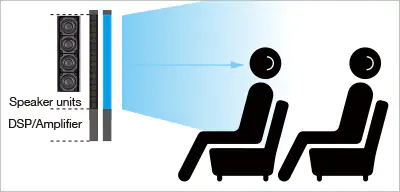

VXL1-16P配備有16個驅動器。采用線陣結構，以線性方式放置音源以減少垂直方向的聲音擴散，限制天花板和墻壁的反射，并防止聲音能量的散失，確保可以將清晰的聲音傳送到遠處。驅動器為3.75 cm（1.5寸）的全頻設備，使用大量釹磁鐵，內嵌于5.4 cm寬的薄型外殼（底盤）中。即便是在布置空間受到各種限制的位置也可輕松安裝，避免影響辦公會議室的內飾。
靈活安裝的選擇

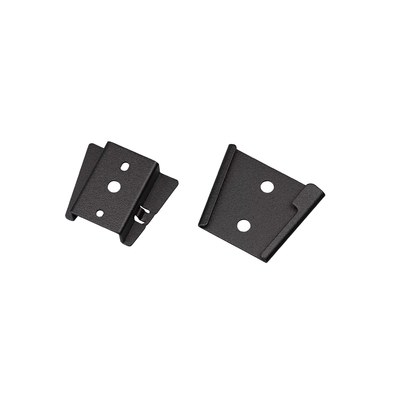

除了提供墻面安裝支架外，我們還提供了一系列可選硬件，以便在任何環境下方便地進行系統安裝和設置。除了支持從垂直和水平角度進行調整的WMB-L1墻面安裝支架外，還有用于水平連軸安裝的HCB-L1支架，PA-L1B桿式安裝支架則適用于直徑35mm的直桿。

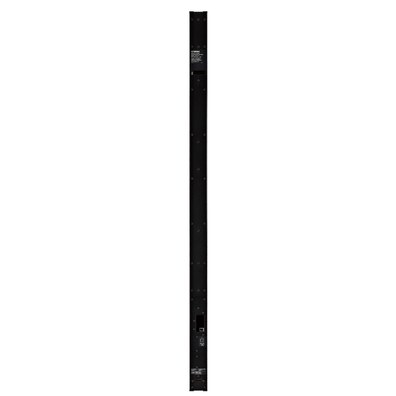

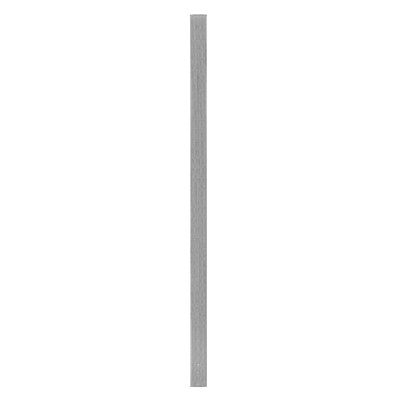

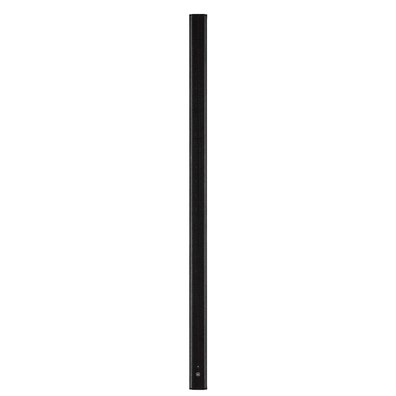

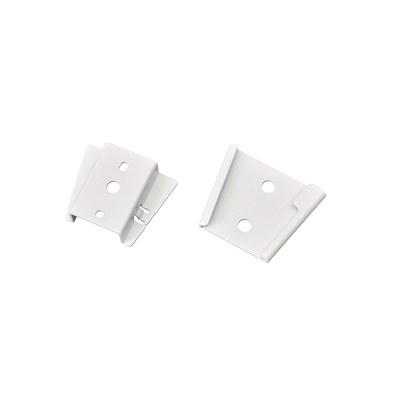

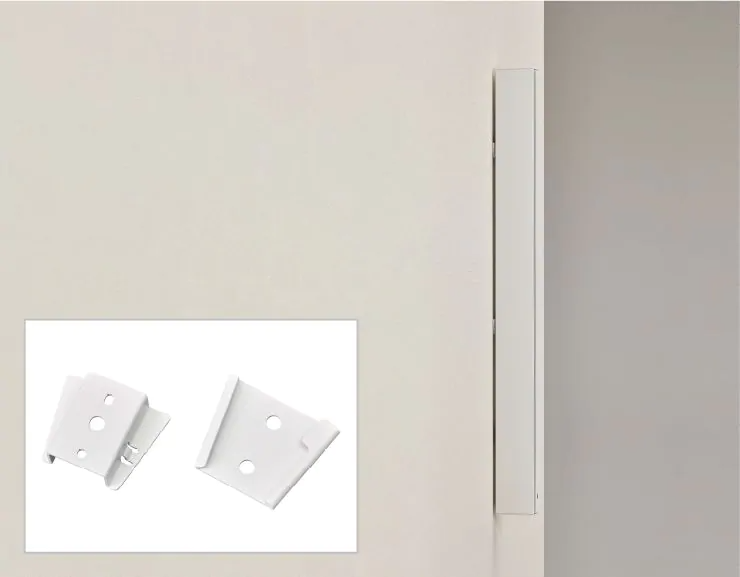

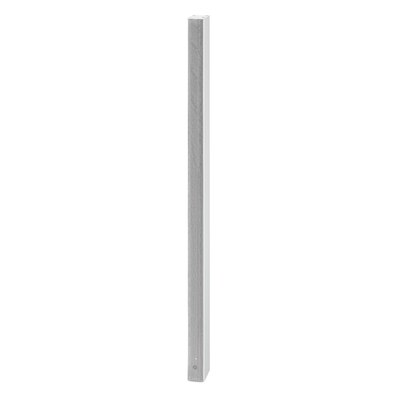

VXL1W-16P（含支架）

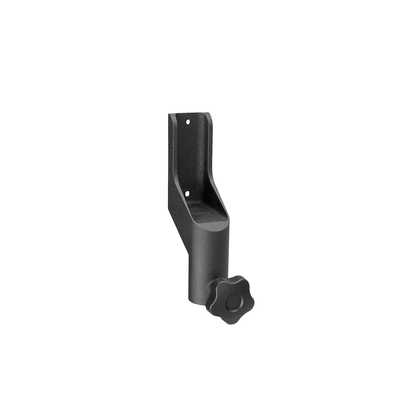

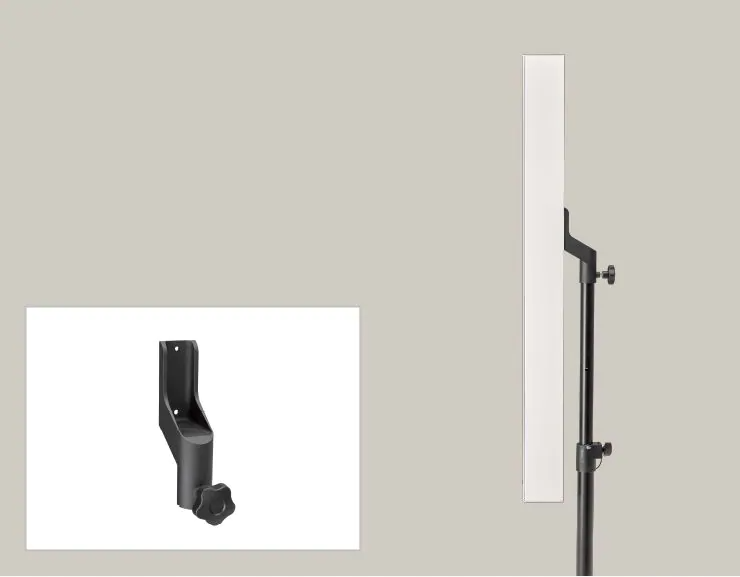

VXL1W-16P搭配PA-L1B（不含直桿）

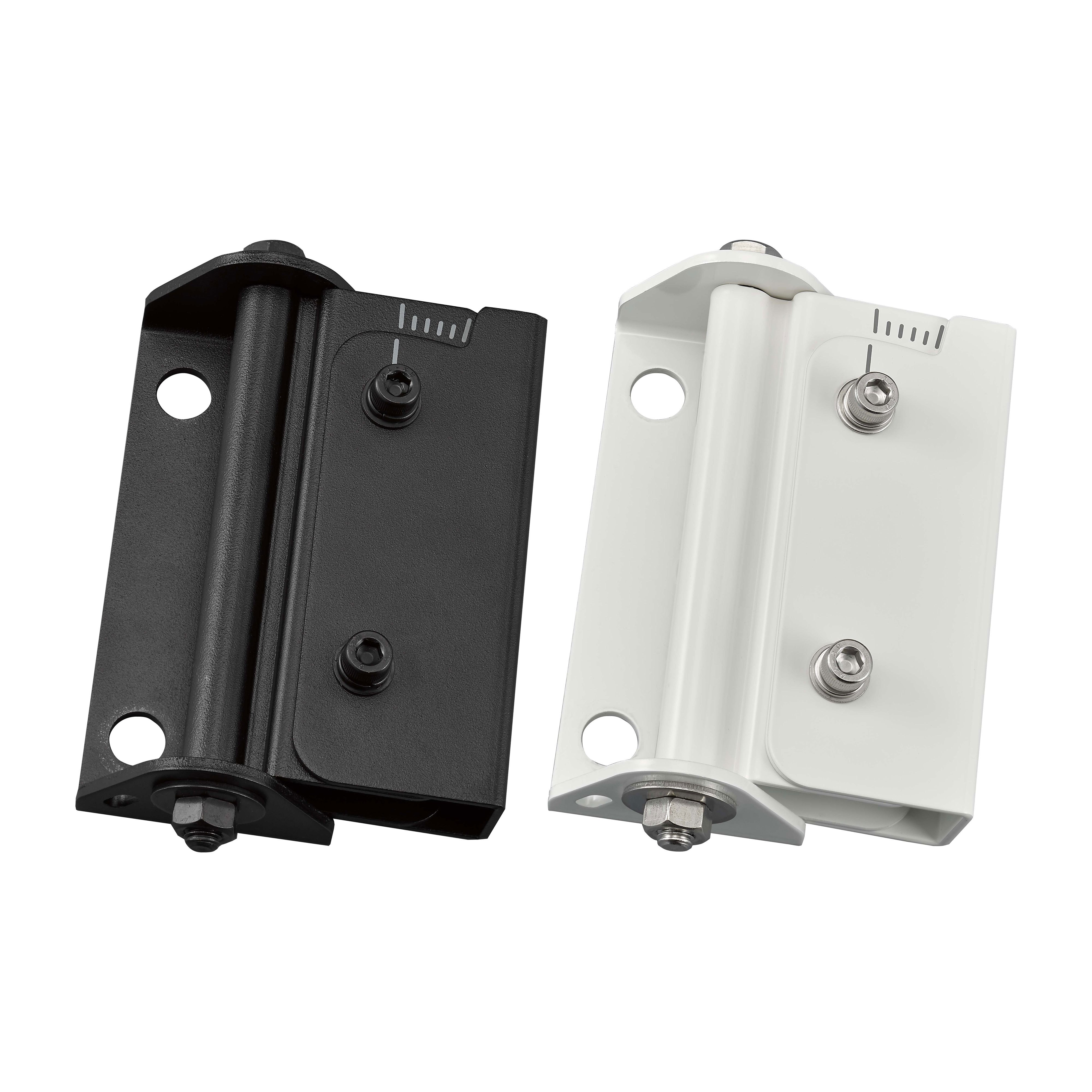

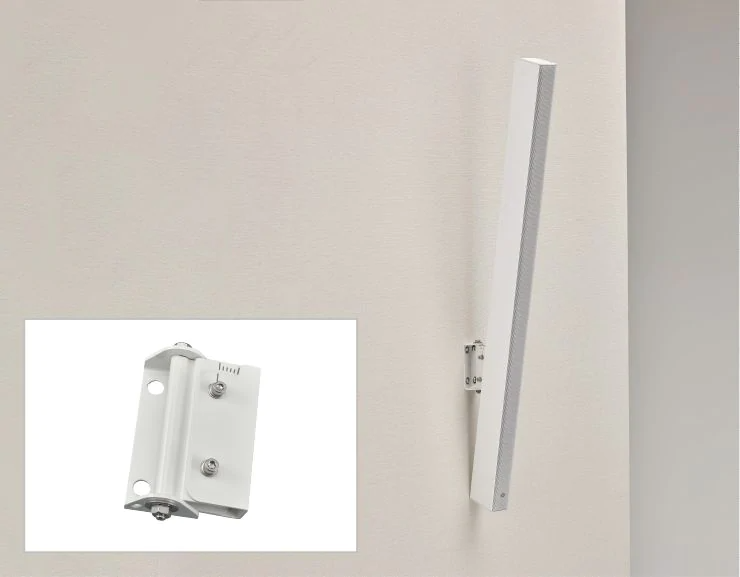

VXL1W-16P搭配WMB-L1

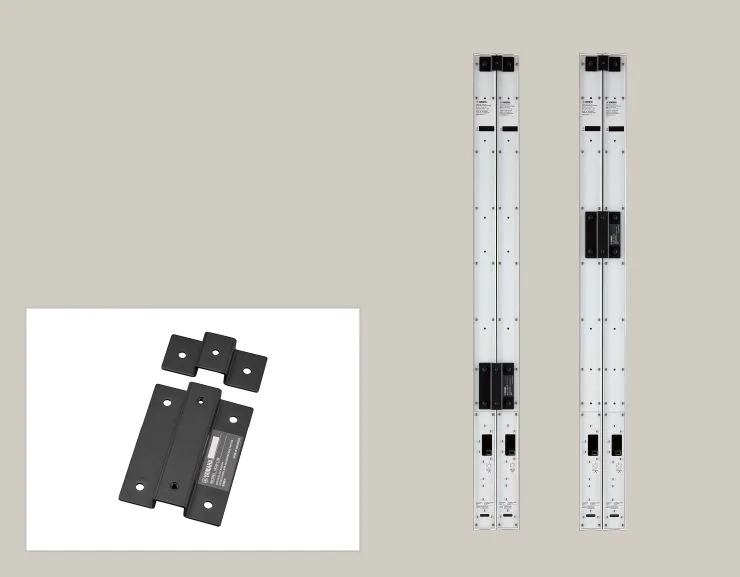

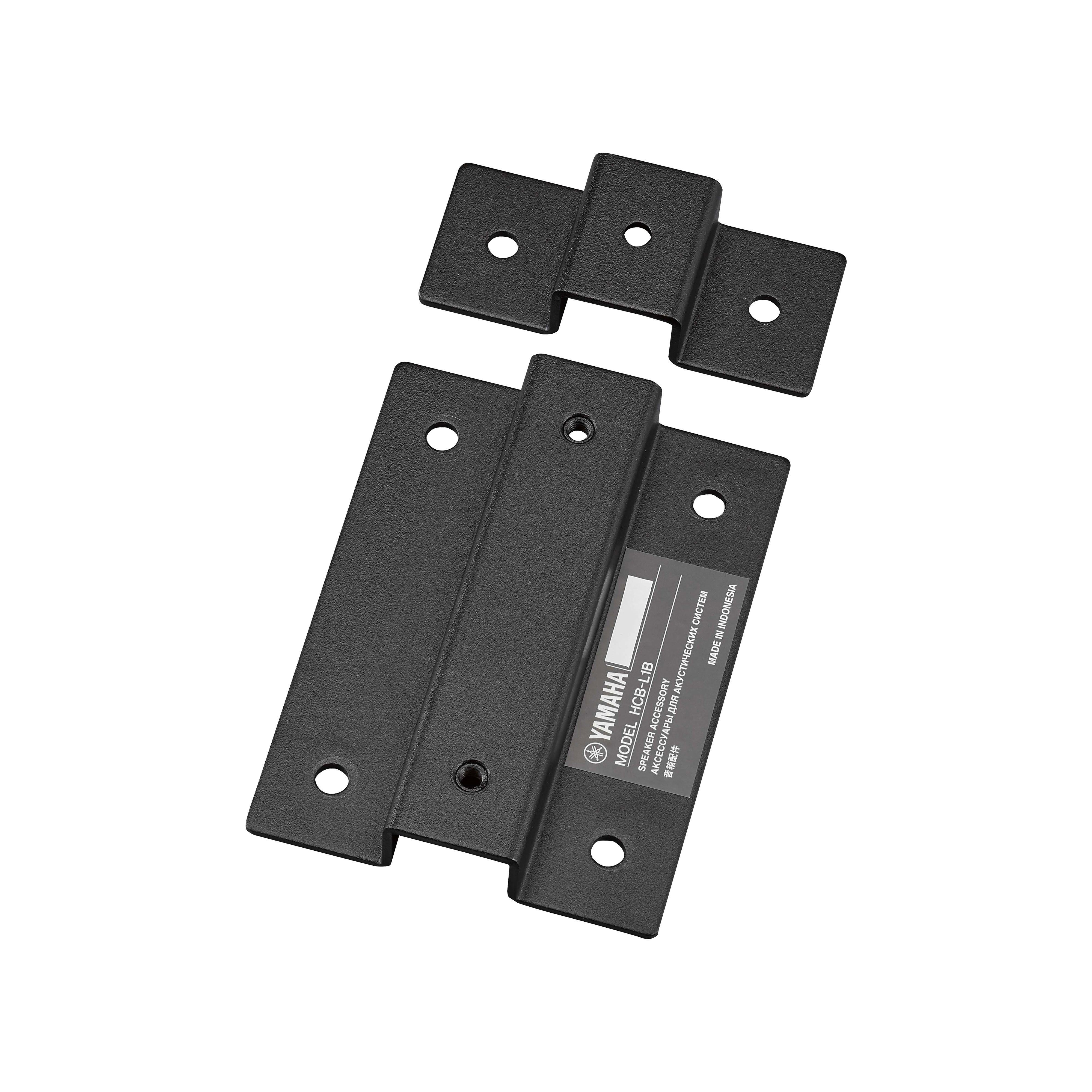

HCB-L1B與WMB?L1（左）使用，HCB-L1B與PA-L1B（右）使用

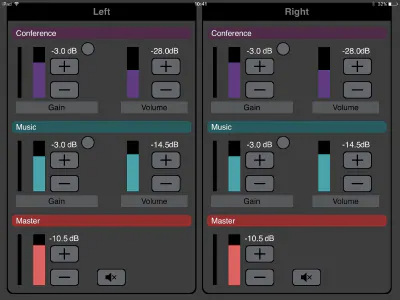

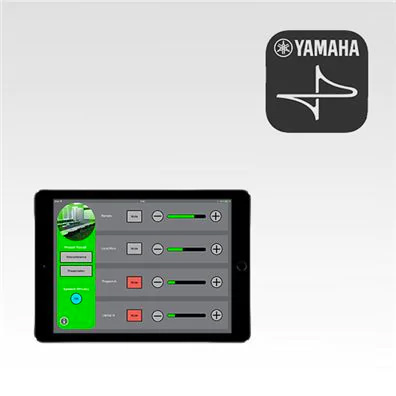

iPad無線控制
VXL系列“P model”可通過Wi-Fi網絡，從iPad的“ProVisionaire Touch”自定義控制面板進行遠程控制。例如，可以在單個屏幕的iPad上調整輸入到MRX7-D信號處理器的會議室音頻的音量平衡，或提升揚聲器的音量等。

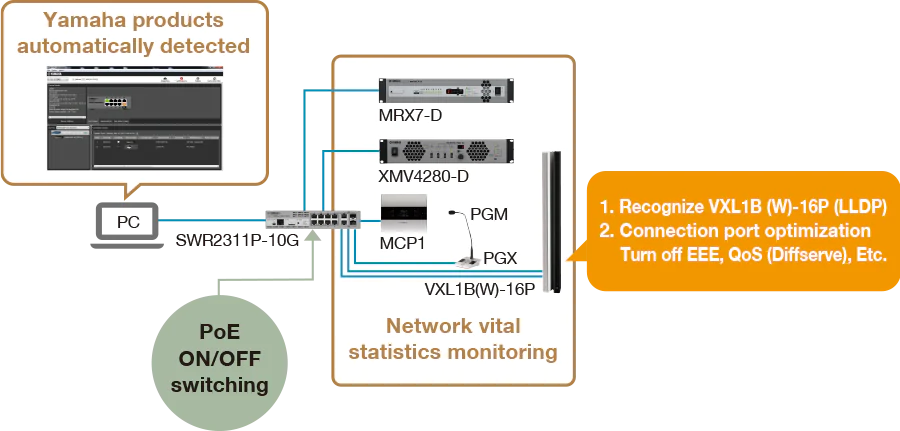

智能L2交換機，具有Dante優化功能和PoE供電
SWR2311P-10G是一款智能的L2交換機，可以為 "Dante" 音頻網絡提供完整的功能，可構建穩定的網絡，簡化設置、監聽、管理和操作。當您將VXL1-16P連接到SWR2311P-10G時，Dante的最佳設置將通過LLDP自動進行，LLDP是用于在設備與其相鄰設備之間傳遞系統管理數據的協議。符合PoE標準的端口可以同時為所有端口提供最大30W的功率。使用專用的“Yamaha LAN Monitor”軟件可以快速排除故障；您可以檢查PoE電源狀態，打開PoE電源，使用快照功能，通過檢測網絡建立以來的狀態差異來告知您是否發生了故障。Web GUI提供全面的監聽功能，包括PoE設備的休眠/監聽設置，可讓您在發生故障時重新啟動PoE設備，或通過電子郵件通知故障。將其與支持Dante網絡的“MRX7-D”信號處理器搭配使用，可以構建智能會議室系統。

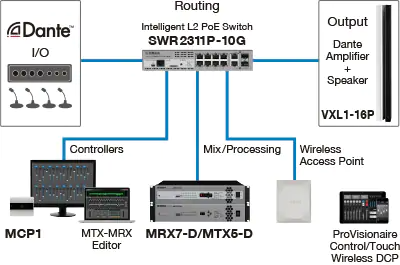

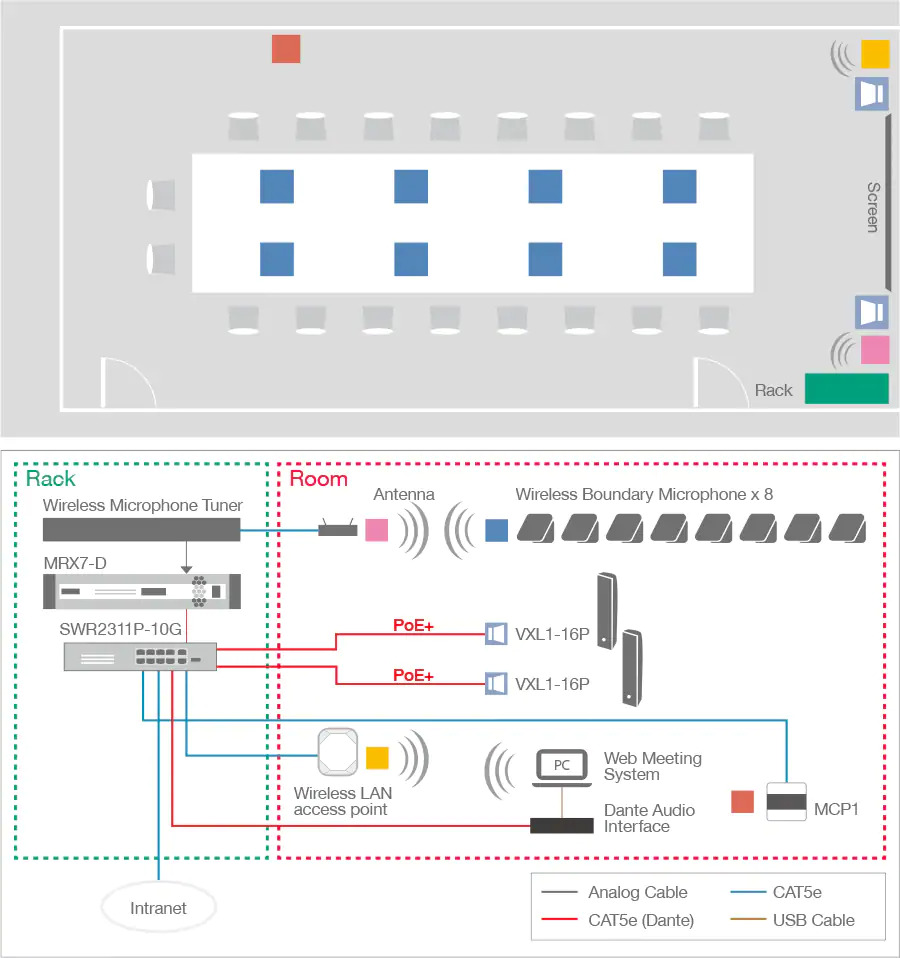

系統示例
該系統設計用于為會議提供最佳聲音，利用VXL1-16P提供的出色投射，確保房間后部有足夠的音量和清晰度。
通過從輸入到輸出的聯網，提高了管理操作的性能，例如只用一臺PC機即可對設置更改、故障排除等進行管理。
| VXL1B-16P / VXL1W-16P | ||
|---|---|---|
| 音箱類型 | 全頻，有源音箱，低頻反射式 | |
| 頻率范圍（-10dB） | 80Hz - 20kHz *1 | |
| 標稱覆蓋角度 | H | 170° |
| V | 25° (+12.5° - -12.5°) | |
| 有效覆蓋（-10dB） | H | 180° |
| V | 30° (+15° - -15°) | |
| 單元 | LF-HF | 1.5"（3.75cm）錐形盆 x 16 |
| 最大輸出電平（1m；軸上） | 102 dB SPL（使用PoE+ （IEEE 802.3 at）） *2 | |
| 額定功率 | Dynamic（動態） | 15W (PoE+ (IEEE 802.3 at)), 6W (PoE (IEEE 802.3 af)) |
| 持續 | 15W (PoE+ (IEEE 802.3 at)), 6W (PoE (IEEE 802.3 af)) | |
| I/O接口 | RJ-45 (Dante) x１ | |
| 保護電路 | 音箱處理 | 削波限制、完整電源保護 |
| 放大器保護 | 過電流保護、過熱保護、欠壓鎖定、直流電探測、時鐘探測 | |
| 電源供電保護 | 過載保護、過壓保護、欠壓鎖定 | |
| 冷卻 | 自然對流 | |
| 電源要求 | PoE+(IEEE 802.3at), PoE(IEEE 802.3af) | |
| 功耗 | 待機：3W，1/8（粉噪）：6 W（PoE+（IEEE 802.3at）），4.3 W（PoE（IEEE 802.3 af）） | |
| 表面處理 | VXL1B-16P：黑色噴涂（近似值：Munsell N3.0），VXL1W-16P：白色噴涂（近似值：Munsell N9.0） | |
| 磁鐵屏蔽 | 無 | |
| 防塵防水 | 無 | |
| 附件 | 安裝支架 x2、支架底座 x2、安全繩 x1、機器螺絲（M5 × 10） x2、樣板卡 x1、使用說明書 | |
| 可選購 | WMB-L1B (W), HCB-L1B, PA-L1B | |
| 包裝 | 單個包裝 | |
| 外觀尺寸（W x H x D） | W54 x H1120 x D104 mm（僅揚聲器） | |
| 重量 | 5.0kg（僅揚聲器） | |
-
*1：半空間（2π）
*2：在2m處測量的IEC噪聲峰值SPL；顯示轉換為1m的值（頻率范圍：100 Hz - 10 kHz）
