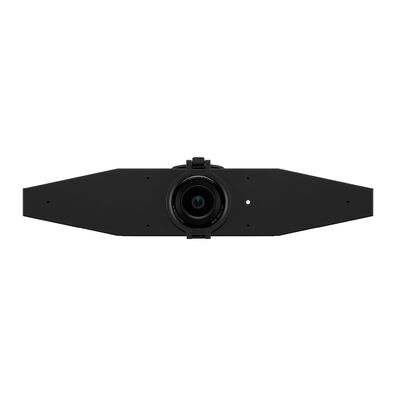

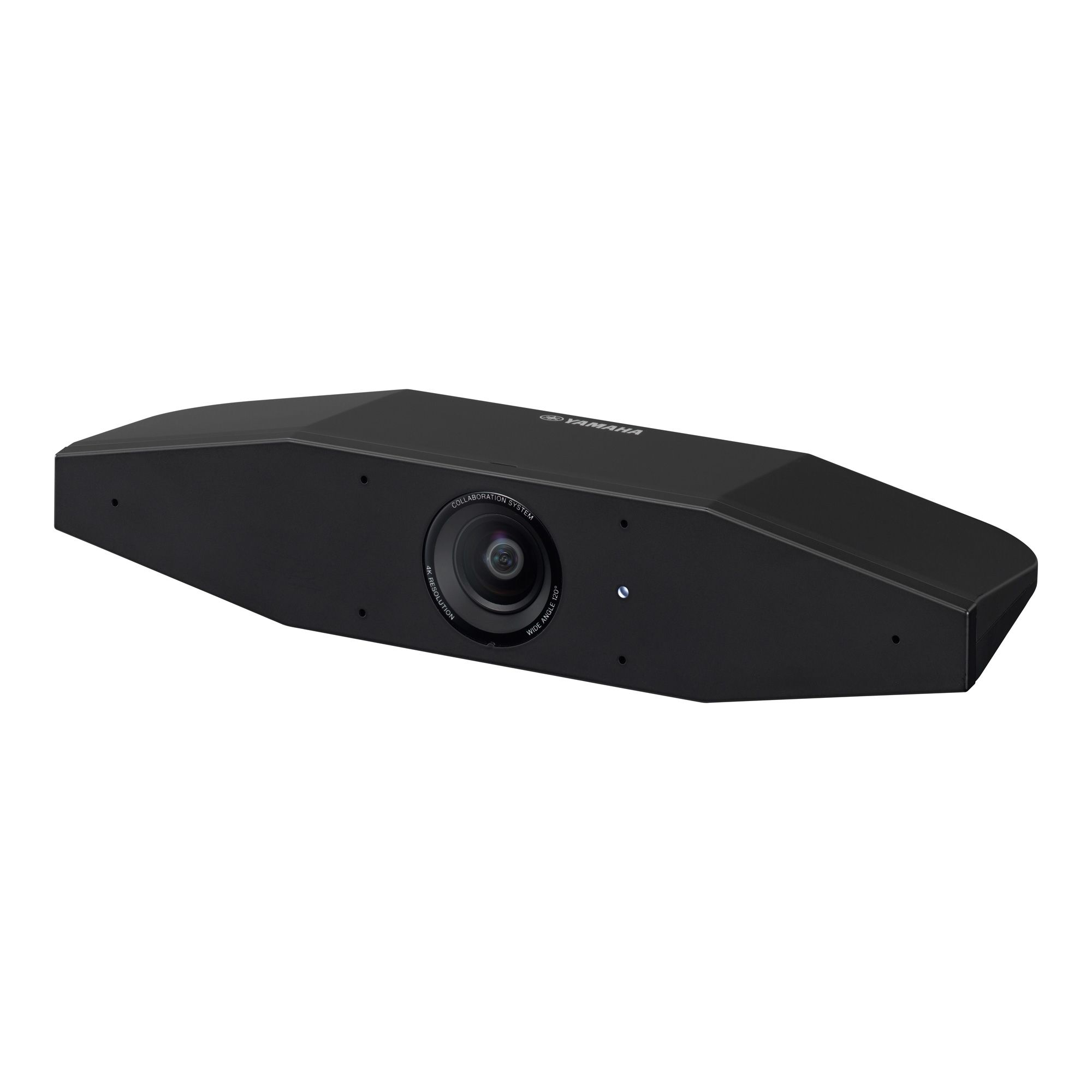

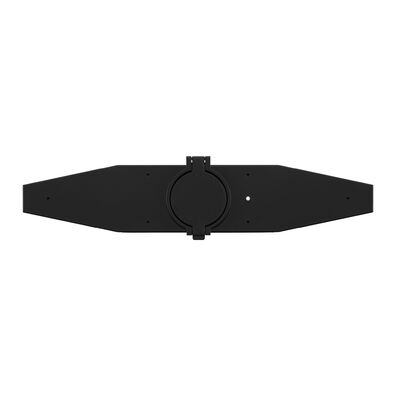

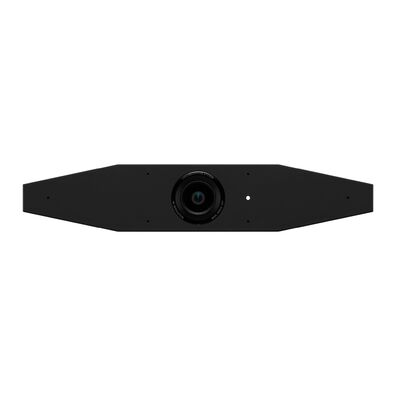

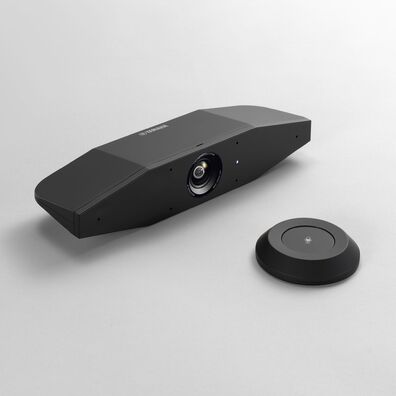

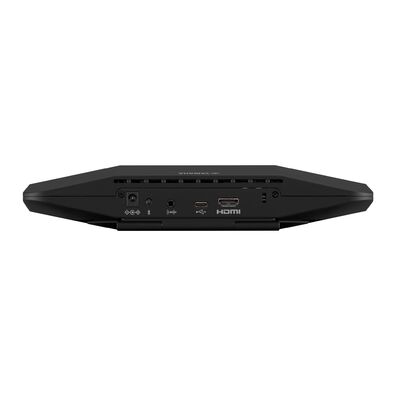

CS-500 New
雅馬哈全新的音視頻會議系統采用全新AI技術，協調語音和視頻數據，提供更為準確、實時的混合協同體驗。
雅馬哈全新的SoundCap Eye?技術可準確定位與會者的位置，提供區別于其他產品的無縫沉浸式追蹤體驗。如同經驗豐富的電影導演、攝影和聲音指導在幕后共同合作一般！
新加入的輕松啟用（Easy Launch）功能和各種安裝選配件，讓CS系列輕松融入各種環境——嘈雜開放的工作空間也不在話下。讓合作與互聯輕松無憂。
產品信息
CS-500 新品
立即購買
適用于小型空間的視頻會議系統，包含相機和麥克風的遠程協同設備。
- 新開發的SoundCap Eye?技術
- 帶有智能取景功能的4K相機
- USB單線連接即可開啟協作
- 自適應的回聲消除器和噪音削減
- Hexa麥克風波束成形技術

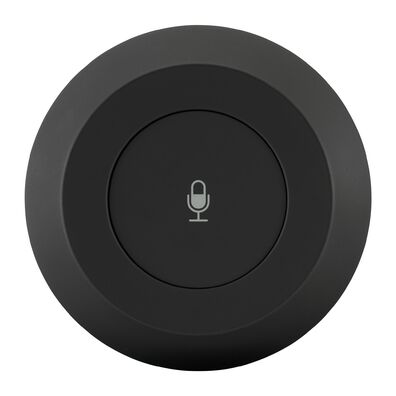

- 標志性的靜音按鈕以實現遠程控制
- 多種安裝選項
產品信息如有變動，恕不另行通知。網站上信息僅供參考，一切以具體實物為準。
戰略伙伴認證
選配件

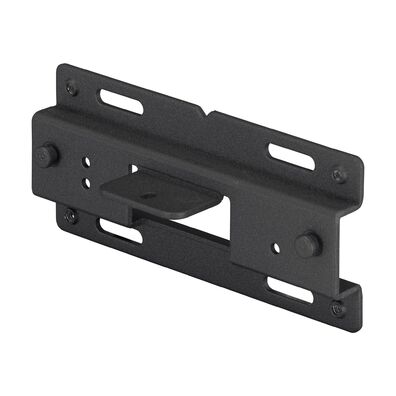

BRK-TV1
適用于CS-800/CS-500的VESA兼容安裝解決方案，滿足各種電視放置。

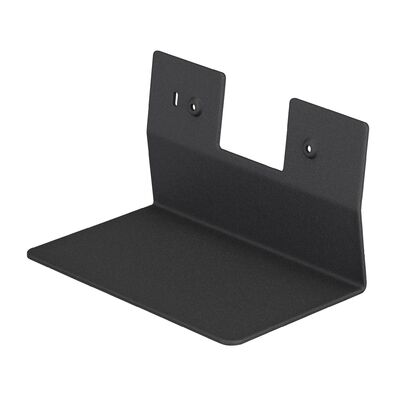

BRK-WL1
適用于CS-500的墻面安裝解決方案，滿足各種墻面安裝。
SoundCap Eye?
與會者定位技術的新紀元
利用聲音和相機捕捉共同提供的位置數據，雅馬哈全新的SoundCap Eye?技術可準確定位與會者的位置，提供區別于其他產品的無縫沉浸式追蹤體驗。
4K相機可追蹤與會者的物理位置，Hexa麥克風則追蹤音源位置，兩者結合后給到準確的面部位置，實現雙重協調的抓取。通過在相框范圍內縮小聲音，該技術可更好地鎖定與會者的位置，并在開放式工作環境等可能存在噪音的環境下遮蔽多余的背景噪音。
Hexa麥克風
麥克風以六邊形陣列排列，產生的三維麥克風波束可以更精準地捕捉對話中的語音，再現比普通音視頻一體機更清晰、更準確的聲音。
SoundCap Eye?融合了3種雅馬哈技術：面部聚焦波束成形技術、自靜音技術和自音量平衡器。
面部聚焦波束成形技術
面部聚焦波束成形技術
問題：開放式的工作空間可能會因?yàn)橥碌慕徽劼?、辦公設備的聲音和附近的會議而顯得嘈雜。進行遠程會議時，您的對話可能會受到這些噪音的干擾，遠端的與會者將難以聽清您的發言。
解決方案：面部聚焦波束成形技術可在減少周圍噪音的同時捕捉您的對話。CS-800和CS-500內置4K相機，可追蹤經由AI分析的與會者面部。此外，CS-800和CS-500還配備了Hexa麥克風，在兩者的協同下，與會者可以將3.0米[9.8 ft]的區域作為面部聚焦波束成形的覆蓋區域，以便從多余的背景噪音中識別出人聲。通過協調相機和音頻技術，遠端的與會者可以清晰地聽到您的聲音，實現更好的合作。
自靜音
自靜音
問題：即便是在開放式工作空間中的虛擬對話墻內，周圍也有可能存在被拾取的噪音。無論是電話鈴聲，還是打字聲或翻閱文件的聲音，對于遠端的與會者來說，意外的噪音更容易分散他們的注意力。
解決方案：CS-800和CS-500帶有自靜音功能，當與會者不說話時可自動靜音麥克風。通過采用雅馬哈的人聲語音活動探測（HVAD）技術，CS-800和CS-500可在瞬間從其他聲音中探測到人聲。無論與會者是否在說話，都可以獲得流暢的對話，不含不必要的聲音。
自音量平衡器
自音量平衡器
問題：在開放式工作環境中使用音視頻一體機時，隨著環境背景聲音的改變，揚聲器的輸出有時可能太輕或太響，進而造成信息丟失或給周圍的同事帶來不便。在一些情況下，也可能產生私人信息泄露的風險。
解決方案：CS-800和CS-500具備自音量平衡器功能，可根據環境噪音自動調整音量，以始終保持合適的揚聲器音量（CS-800的揚聲器或監聽音箱）。與會者可以在開放空間進行遠程會議，始終能聽清對話，但不會干擾周圍環境，同時保密會議內容。
智能取景
面部聚焦波束成形功能可識別會議室中正在說話的人，自動為遠程與會者框出視頻信號。
智能取景支持3種模式：
- 小組：框出所有與會者
- 發言人：框出主要發言人
- 個人：框出用戶選擇的指定人員
*智能取景的人物檢測的最大距離為：4.5 m
輕松啟用
輕松啟用
自動顯示屏啟用和便于學習的指示讓快速跳轉到協作會議成為可能。視頻/音頻/畫面共享，從一個動作開始，使用一根USB線纜即可輕松連接。
1.系統自動喚醒
CS-500識別到用戶進入會議室后，即可自動通過HDMI-CED喚醒顯示屏。
2.屏顯用戶指南
CS-500將在會議室的顯示屏上顯示一份指南，介紹如何使用該技術開始會議。
3. USB單線連接
所有功能：音頻、相機和顯示屏（DisplayLink）將僅通過單根USB連接到用戶的電腦。*
*可能需要提前安裝DisplayLink驅動，具體取決于電腦配置。

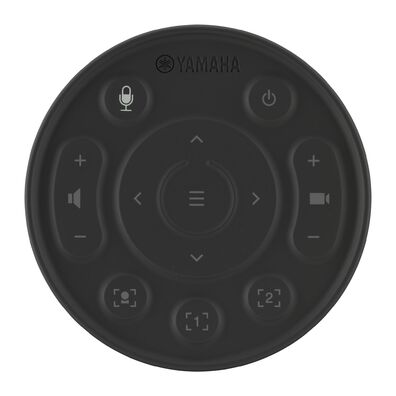

雙遙控界面
雙遙控界面
該設計既可實現單個麥克風的靜音選項，也具備高級界面所需，包括：
? 音量增大/減小
? 手動相機取景
? 手動相機放大/縮小
? 智能取景模式選擇
? 開/關按鈕
? 麥克風靜音
多種安裝選項
CS-500具有多種安裝選項，可讓任何空間變身成為遠程協作場所。
[電視支架安裝]放置在顯示屏上方（厚度達50毫米）：支架
[三腳架安裝]安裝在三腳架上：三腳架固定螺絲
[壁掛式安裝]安裝在墻上：BRK-WL1（另售）
[電視支架安裝（堅固）]安裝在顯示屏上方（堅固）：BRK-WL1和BRK-TV1（另售），安裝在顯示屏下方：BRK-WL1和BRK-TV1（另售）
*支持的顯示屏尺寸：（顯示器在上方）48-60英寸，（顯示器在下方）48-70英寸
CS系列搭配的顯示屏尺寸通用指南
*憑借其嵌入式支撐腳，CS-500 可以安裝在厚度達 50 毫米的顯示器上方。
使用示例
＊ 面部聚焦波束成形功能讓遠程交流在開放式工作環境中成為可能。不建議在會議室等封閉空間使用。
＊ 在開放空間，請與其他會議的人員保持2米以上距離。
＊ 智能取景可探測的最遠距離：4.5米
多平臺兼容
與所有主流遠程會議軟件無縫連接，支持Windows、macOS、iOS和Android。
| CS-500 | ||
|---|---|---|
| 尺寸 | 寬261毫米×深76毫米×高51毫米 | |
| 重量 | 0.6 kg | |
| 電源要求 | AC 100 - 240 V (50/60 Hz) | |
| 最大功耗 | 15.0 W | |
| 操作 | 溫度 | 0℃ – 40℃ |
| 濕度 | 20% – 85%（無冷凝） | |
| 儲存 | 溫度 | -20℃ – 60℃ |
| 濕度 | 20% – 85%（無冷凝） | |
| 指示燈 | 狀態指示燈 | |
| 配件 | 首先閱讀、安全指南、USB 2.0線纜（Type C-A，5米/ 16.4 ft）、HDMI線纜（2米/6.6 ft）、遠程控制（RC-RBT1）、鏡頭蓋、紐扣電池（CR2032）× 2、帶電源線的AC適配器（CS2002100）、綁線帶 | |
| 選配件 | 安裝配件BRK-WL1、安裝配件BRK-TV1、USB 3.2 Gen 1線纜（A-C）10米 CBL-L10AC、USB 3.2 Gen 1線纜（A-C）25米 CBL-L25AC | |
| 支持的操作系統 | Windows 11、Windows 10、macOS 12、macOS 11、macOS 10.15、Chrome OS | |
| 接口 | USB（Type-C）：USB 2.0/3.2 Gen 1、UAC 2.0、UVC 1.1、DisplayLink、HDMI：1.4版本，分辨率：720 × 480、1,280 × 720、1,366 × 768、1,920 × 1,080、幀率：30 fps，HDCP：1.3版本，HDMI-CEC：電源控制/輸入選擇、藍牙、Wi-Fi網絡、3.5毫米音頻插孔 | |
| 安裝 | 安裝在顯示屏上方（厚度達50毫米）：內嵌支腿、安裝在顯示屏上方（堅固）：BRK-WL1和BRK-TV1（選配件），安裝在顯示屏下方：BRK-WL1和BRK-TV1（選配件），墻面支架安裝：BRK-WL1（選配件），三腳架安裝：內嵌三腳架螺絲孔 | |
| 麥克風 | Hexa麥克風（6 × MEMS） | |
| 麥克風覆蓋范圍 | 120度音頻拾取，最大距離：6.0米（19.6 ft，人臉聚焦波束形成關閉）/3.0米（9.8 ft，人臉聚焦波束形成打開） | |
| 頻帶寬度 | 100 Hz – 16 kHz | |
| 信號處理 | 自適應回聲消除器、噪音削減、自動追蹤、自動增益控制、自動空間EQ、去混響、SoundCap Eye（面部聚焦波束成形技術、自靜音、自音量平衡器） | |
| 視角 | （4K）對角：120度，水平：110度 | |
| 聚焦距離 | 0.5米（1.6 ft）至 ∞ | |
| 幀率 | 6 fps、7.5 fps、10 fps、15 fps、30 fps | |
| 分辨率 | 3,840 × 2,160、2,560 × 1,440、1,920 × 1,080、1,280 × 720、640 × 360 *使用 3,840 x 2,160、2,560 x 1,440 分辨率時，需要 USB 3.0 或更高版本的可選電纜（CBL-L10AC 或 CBL-L25AC）。 | |
| USB輸出格式 | YUY2、MJPEG、NV12 | |
| 取景控制 | 智能取景（小組、個人、發言人追蹤）或手動、pan-tilt-zoom（PTZ）、可配置的預設 × 2、最大縮放比5.0倍、人臉探測最大距離：4.5米 | |
| 遠程控制 | 電源、麥克風靜音 × 2、揚聲器音量、相機ePTZ、智能取景開/關、相機預設 × 2、OSD菜單控制 | |
| OSD菜單 | 會議區域、智能取景模式、相機預設、麥克風、揚聲器、藍牙 | |
| Yamaha CS Manager | 支持的操作系統 | Windows 11、Windows10（64位）、macOS 12、macOS 11、macOS 10.15 |
| 功能 | 設備狀態監視器、安全設置、電源設置、音頻設置、相機設置、智能取景設置、藍牙設置、HDMI畫面設置、網絡 （Wi-Fi）設置、NTP設置、固件升級、出廠默認設置、 日志檢索 | |
固件/軟件
說明書
| 名稱 | 中文 | 英文 |
|---|---|---|
| BRK-TV2 Installation Manual | [310KB] | [1.1MB] |
| CBL-L10AC_CBL-L25AC_Owner's Manual | [446KB] | [446KB] |
| CS Remote Configurator Operation Guide | — | [1.5MB] |
| CS-500_Read this first | [200KB] | [129KB] |
| CS-500_Safety guide | [367KB] | [754KB] |
| CS-500_User Guide | [600KB] | [410KB] |
| License Agreement of Open-Source Software Used in CS-800 / CS-500 | — | [897KB] |
| License Agreement of Open-Source Software Used in Yamaha CS Manager | — | [419KB] |
| License Agreement of Open-Source Software Used in Yamaha CS Remote Configurator | — | [403KB] |
| On-Screen Display Menu Operation Guide | — | [1.5MB] |
| Yamaha CS Manager Operation Guide | [1.5MB] | [676KB] |
手冊
其他下載
CS-500 和 CS-800 有什么區別？
CS-800 和 CS-500 的區別在于有無揚聲器。
CS-800 配備了全頻揚聲器，可用于需要足夠音頻輸出的中型會議室。CS-500 則沒有揚聲器。通過利用與之相連的顯示器的內置揚聲器，CS-500 可用于開放空間，如休息室。
CS-800/CS-500 和 CS-700 有什么區別？
與 CS-700 相比，CS-500 和 CS-800 的功能包括
SoundCap Eye? 和 Smart Framing 技術，即使在開放空間也能實現高質量、舒適的視頻通話。
自動喚醒功能和 USB 即插即用連接功能，使用方便。
安裝優勢：新型 CS 系列具有更廣泛的安裝選項。
攝像頭的垂直和水平視角分別是多少？
產品安裝在正面垂直位置：
- 垂直視角（上/下）為向上 39°，向下 39°，共 78°。
- 水平視角（左/右）為向左 55°，向右 55°，共計 110°。
我嘗試使用 BRK-TV1/BRK-TV2 將 CS-800 或 CS-500 安裝到電視機上，但所附的螺釘（M8 x 15 毫米或 M8 x 35 毫米）長度不合適。
請單獨購買螺釘（M8），長度為（A+B+C+D）。
A：電視機螺絲孔的厚度（為確保安裝穩定，建議在電視機一側至少固定 5 毫米）
B：BRK-TV1/BRK-TV2 所含顯示器安裝支架（水平）和墊片的厚度
C：其他制造商生產的支架（如電視柜）的厚度（非必須，但如果使用，請將其包括在計算中
D：BRK-TV1/BRK-TV2 中包含的平墊圈和彈簧墊圈的厚度。
*B+D 的厚度為 23.1 毫米。
我可以使用智能設備與遠程人員進行電話會議嗎？
通過藍牙連接到 CS-800/CS-500 的智能設備，只需啟動電話會議，CS-800/CS-500 就會提供音頻。
當沒有連接演示設備時，能否更改顯示屏上顯示的待機屏幕圖像？
可以使用 CS Manager 更改待機屏幕圖像。請參閱《用戶指南》中 "顯示設置" 部分的 "待機屏幕圖像選擇"。
我想將 CS-800 安裝在電視機上方或下方?？梢园惭b多大尺寸的顯示器？
如果顯示屏尺寸在 48 至 70 英寸之間，則 CS-800 可安裝在顯示屏上方或下方。如果顯示屏尺寸在 60 至 70 英寸之間，則需要使用 BRK-TV1（VESA 標準）進行安裝。詳情請參見 BRK-TV1 網站和手冊。
如果我想將 CS-800/CS-500 安裝在距離電腦 5 米以上的地方，是否需要特殊布線？
使用雅馬哈的高規格 USB 電纜 CBL-10AC (10m) 或 CBL-25AC (25m) 將 CS-800/CS-500 連接到電腦。
提供的 HDMI 或 USB 電纜故障/損壞。我應該用什么電纜代替？
市場上的電纜（USB 電纜和 HDMI 電纜）質量參差不齊。使用劣質電纜可能導致 CS-800/CS-500 運行不穩定。為確保穩定運行，請聯系雅馬哈維修咨詢中心獲取最新建議。
我的筆記本電腦屏幕無法顯示在顯示器上。
首先檢查以下項目：
- 設備已用 HDMI 電纜連接到電視機。
- 顯示器上選擇了正確的輸入。
- 在 PC 的顯示設置中選擇了 "復制 "或 "擴展"。
- 檢查特定設備的其他必要設置。
- 確保在 Yamaha CS Manager 中啟用了 DisplayLink 設置。
如果在檢查以下項目后筆記本電腦屏幕仍未出現在顯示器上，則可能需要安裝 DisplayLink 驅動程序。最新的 DisplayLink 驅動程序可從以下網站下載。
在開放空間開會時，麥克風會接收到來自周圍辦公室的雜音。
將 "面部聚焦波束成形 "設置為 "開"，它可以減少來自會議區域外的聲音。
如果已經設置，則可能是會議區域設置過大。使用 CS Manager 或其他軟件縮小會議區域的大小，使其僅包括會議與會者。
是否可以在 CS-500 和 CS-800 的待機屏幕上顯示時間？
CS-800 和 CS-500 可以通過與 NTP 服務器通信在待機屏幕上顯示當前時間。
如果無法與 NTP 服務器通信，則不會顯示時間。(版本 1.2.0 或更高版本）
有關如何設置 NTP 服務器的信息，請參閱 CS-500 和 CS-800 用戶手冊中的 "時間設置 "部分。
是否有辦法同時更改多個 CS-500 和 CS-800 的設置項目？
使用CS遠程配置器（CS Remote Configurator），可對多個 CS-500、CS-800 設備進行以下批量配置。
- 批量更新固件
- 批量導入配置文件
- 批量修改待機圖像
詳情請參閱《CS 遠程配置器操作指南》。
*使用 CS 遠程配置器（CS Remote Configurator）時，請將 CS-500 和 CS-800 的固件版本升級到 V1.2.0 或更高版本。
